Нефтегаз

Цифровое месторождение
без проводов и компромиссов

Умные коммутаторы ROSSMA — это не передатчики данных, а edge-контроллеры автоматики с поддержкой HART и MODBUS. Управляют технологическим процессом при потере связи, хранят архив замеров, выполняют алгоритмы по уставкам. Газпром Нефть, ЛУКОЙЛ, Татнефть и ещё 9 компаний уже используют 10 000+ устройств в промышленной эксплуатации

LoRaWAN / NB-IoT / LTE ATEX / ТР ТС 012/2011 HART / MODBUS Своя SCADA −55…+85 °C

12 нефтегазовых компаний

10 000+ устройств в поле

Автономность при потере связи

Обсудить проект Запросить КП

10 000+

Устройств в промышленной эксплуатации

Нефтегазовых компаний-клиентов

−55°C

Нижний порог рабочей температуры

10лет

Автономная работа от батареи

Почему обычный IoT на месторождении не работает

Типовые проблемы, с которыми сталкиваются нефтяники при попытке внедрить «умные» датчики

Датчик без связи = слепая зона

Большинство IoT-устройств — просто передатчики данных. Пропала сотовая связь в тундре или на кусте — и вы не знаете, что происходит. ROSSMA продолжает управлять процессом автономно и накапливает данные в буфер 50 000 замеров.

Простой ЭЦН — 1,5 млн ₽/сутки

Внеплановая остановка электроцентробежного насоса обходится в 5–15 тонн потерянной нефти. Без непрерывного мониторинга давления и температуры вы узнаёте о проблеме, когда добыча уже встала.

Связь пропадает — процесс не ждёт

На удалённых кустовых площадках в ХМАО и Восточной Сибири сотовое покрытие нестабильно. Обычные IoT-системы в такие моменты просто перестают работать. ROSSMA — нет: уставки на устройстве срабатывают даже офлайн.

Проводная СКАДА — 3–6 млн ₽/куст

Классическая проводная автоматизация кустовой площадки требует земляных работ, кабельных трасс и шкафов КИПиА. На месторождениях с десятками кустов это неподъёмный бюджет.

Vendor lock-in на стандарт связи

Привязка к одному протоколу (только LoRaWAN или только NB-IoT) ограничивает. Что если оператор сменит тариф? Все устройства ROSSMA работают на едином защищённом протоколе — переход между LoRaWAN, NB-IoT и LTE без замены оборудования.

Нет цифрового следа для Ростехнадзора

Регуляторы требуют документальное подтверждение непрерывного контроля параметров. Бумажные журналы и ручные обходы — это вчерашний день и основание для штрафов.

Чем ROSSMA отличается от «обычного IoT»

Шесть технологических решений, которых нет у конкурентов

Коммутаторы, а не просто передатчики

Устройства ROSSMA — это умные коммутаторы автоматики. Они конвертируют аналоговые сигналы полевых датчиков (4–20 мА, 0–10 В, термопары) в цифровые, работают с промышленными протоколами HART и MODBUS, управляют технологическим оборудованием по уставкам HH/H/L/LL. Это edge-контроллеры, которые при потере связи продолжают выполнять алгоритмы и хранят до 50 000 замеров в буфере.

Единый протокол для всех стандартов

Собственный защищённый протокол ROSSMA работает поверх LoRaWAN, NB-IoT, LTE и 868 MHz Mesh. Одна экосистема, один сервер, одна SCADA. Можно комбинировать стандарты на одном объекте: LoRaWAN на кустах, LTE на АГЗУ, Mesh в цехах. Никакого vendor lock-in.

Своя SCADA — ROSSMA.NETS HMI

Не нужен WinCC, Wonderware или MasterSCADA. Платформа ROSSMA.NETS включает полноценную HMI-систему: мнемосхемы, тренды, алармы по ISA-18.2, 9 типов отчётов, AI/ML аналитика. Поддержка до 10 000+ устройств. Всё из коробки, без сторонних лицензий.

Контроль оборудования и безопасности

Мониторинг положения запорной арматуры в процентах открытия/закрытия (Dry Contact VPM). Охрана статического оборудования от несанкционированного доступа и хищений — детекция вибрации, сработок контактных датчиков (ESD). Тревожная сигнализация при достижении уставок.

Ex-исполнение для зон 0, 1, 2

Сертификация ATEX и ТР ТС 012/2011. Виды взрывозащиты: Ex d (взрывонепроницаемая оболочка), Ex ia (искробезопасная цепь). Корпуса IP67 из нержавеющей стали. Рабочая температура от −55 до +85 °C. Реальная эксплуатация от Тобольска до Де-Кастри.

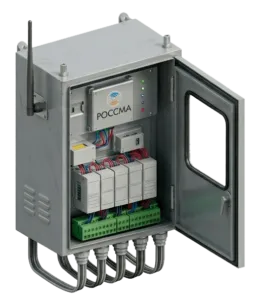

WellPAD — шкаф кустовой автоматики

Готовое решение «под ключ» для кустовой площадки: базовая станция, Edge-сервер с ROSSMA.NETS, ИБП на 4 часа, LTE-канал до диспетчерской. ~30 точек мониторинга на 8 скважин, монтаж за 1–2 дня, стоимость ≤1,5 млн ₽ вместо 3–6 млн за проводную СКАДА. Климатический шкаф IP65, Astra Linux, сертификация КИИ/ФСТЭК.

Архитектура: от скважины до диспетчерской

Три уровня системы — полевые устройства, сеть, платформа управления

Полевое оборудование

Коммутаторы автоматики, датчики и комплекты для нефтегазовых объектов — Ex-исполнение, HART, MODBUS

ROSSMA IIOT-WellPAD | Шкаф кустовой автоматики

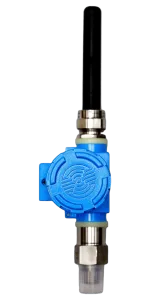

Автономный беспроводной преобразователь давления ROSSMA IIOT-AMS P-METER

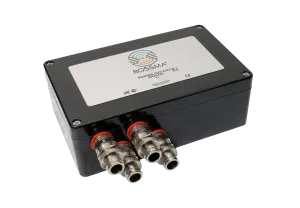

Автономный измеритель-коммутатор ROSSMA® IIOT-AMS ANALOG Ex X4

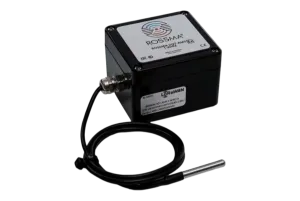

Автономный коммутатор ROSSMA® IIOT-AMS 1-Wire Ex (Датчик температуры)

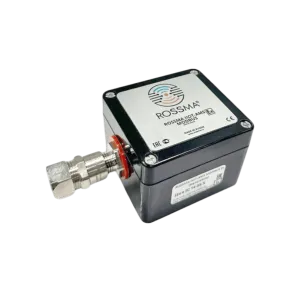

Измеритель-коммутатор ROSSMA® IIOT-AMS MODBUS Ex Stand alone

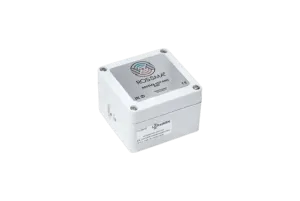

Автономный коммутатор ROSSMA® IIOT-AMS ESD (Охранный датчик для статического оборудования)

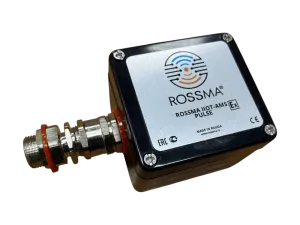

Автономный измеритель-коммутатор ROSSMA® IIOT-AMS Pulse Ex

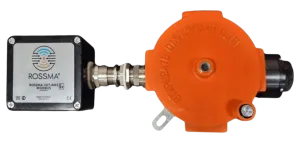

Автономный комплект для контроля концентрации горючих газов (Газоанализатор с функцией LoRaWAN/NB-IoT)

Система автономного кустового сбора данных ROSSMA IIOT-WellPAD ROSSMA IIOT-NETS.HMI — Мониторинг кустовых площадок Система обнаружения утечек

Экономика: почему это окупается за месяцы

Реальные цифры из проектов на месторождениях Западной Сибири

60–75%

Экономия бюджета vs проводная СКАДА

1,5

млн ₽ — стоимость оснащения куста

12–18

месяцев — срок окупаемости

Параметр	Проводная СКАДА	ROSSMA IoT
Стоимость на 1 куст	3–6 млн ₽ (кабели, шкафы, монтаж)	1–1,5 млн ₽ (датчики + шлюз)
Монтаж	2–4 недели (земляные работы)	1–2 дня (без кабелей)
Работа при потере связи	Остановка передачи данных	Автономное управление по уставкам
Данные для Ростехнадзора	Бумажные журналы обходов	Цифровой архив 24/7 с временными метками
Масштабирование	Новый проект на каждый куст	Добавление датчиков за 15 минут

Подтверждённые результаты

ЛУКОЙЛ: 5 000+ устройств, Республика Коми, Пермский край — комплексная автоматизация кустовых объектов, одиночных скважин, АГЗУ, трубопроводов и дюкерных переходов

Татнефть: программа «Цифровое месторождение» — ESD, 1-Wire, Tilt Counter, SCADA интеграция

Иркутская НК: 1 000+ коммутаторов — от автоматизации буровых до удалённых объектов добычи и транспортировки нефти и газа

Газпром Нефть: мониторинг кустовых площадок в ХМАО

УзбекНефтеГаз: экспортный проект в Узбекистане — коммутаторы ROSSMA IIOT-AMS Analog

БелоруcНефть: экспортный проект в Белоруссии — коммутаторы ROSSMA IIOT-AMS Analog

Вопросы, которые задают нефтяники

Что происходит при потере связи на кусте?

Устройства ROSSMA продолжают работать автономно. Срабатывают уставки (HH/H/L/LL), выполняются алгоритмы управления полевым КИП, данные накапливаются в буфере до 50 000 замеров. При восстановлении связи — весь архив автоматически уходит на ROSSMA.NETS с сохранением временных меток. Ни один замер не теряется.

Как это интегрируется с нашей АСУ ТП / SCADA?

ROSSMA.NETS поддерживает Modbus RTU/TCP, OPC UA, MQTT и REST API. У ЛУКОЙЛа 5 000+ устройств интегрированы в существующую SCADA. Можно использовать и встроенную SCADA ROSSMA.NETS HMI — полноценная HMI-система с мнемосхемами, трендами, алармами по ISA-18.2.

Какие компании уже используют ROSSMA?

ЛУКОЙЛ (5 000+ устройств), Иркутская НК (1 000+ коммутаторов), Газпром Нефть, СИБУР, Татнефть, Сургутнефтегаз, РуссНефть, Варьёганнефть, Башнефть, ТОТ (Де-Кастри), УзбекНефтеГаз. Суммарно — 10 000+ устройств в промышленной эксплуатации.

Почему −55 °C, а не стандартные −40 °C?

Стандартный диапазон промышленных IoT-устройств −40…+85 °C. На месторождениях Восточной Сибири, ЯНАО и Крайнего Севера зимние температуры опускаются ниже −50 °C. Мы расширили диапазон до −55 °C — литиевые батареи ER34615 сохраняют ёмкость, корпуса протестированы в климатической камере.

Чем устройства ROSSMA отличаются от обычных IoT-датчиков?

ROSSMA производит два класса устройств. Первый — умные коммутаторы автоматики: конвертируют аналоговые сигналы полевых приборов (4–20 мА, термопары) в цифровые, работают с протоколами HART и MODBUS, управляют оборудованием по уставкам HH/H/L/LL. При потере связи — продолжают управлять процессом автономно. Второй — собственные датчики (давления, температуры, газоанализа), которые тоже «умные»: работают и по расписанию, и в event-driven mode (передача при наступлении события), накапливают архивы с временными метками и способны выполнять высокочастотные измерения от автономного питания. Плюс устройства контроля положения арматуры и охраны от хищений.

Зачем единый протокол для LoRaWAN, NB-IoT и LTE?

Это устраняет vendor lock-in. На одном месторождении может быть LoRaWAN на удалённых кустах (нет сотового покрытия), NB-IoT на объектах рядом с вышкой оператора, и LTE для видеонаблюдения. Все данные приходят на один сервер ROSSMA.NETS — единая SCADA, единый протокол, единая система управления.

Сколько стоит оснащение одного куста?

От 1 до 1,5 млн ₽ за кустовую площадку (8-10 скважин) включая датчики, шлюз, edge-сервер и лицензию ROSSMA.NETS. Для сравнения: проводная СКАДА обойдётся в 3–6 млн ₽. Монтаж занимает 1–2 дня вместо 2–4 недель. Окупаемость — 12–18 месяцев.

Есть ли сертификация по взрывозащите?

Да. Сертификаты ATEX и ТР ТС 012/2011 для зон 0, 1 и 2. Виды защиты: Ex d (взрывонепроницаемая оболочка) и Ex ia (искробезопасная цепь). Также: ТР ТС 012/2011, включение в реестр российского ПО, совместимость с КИИ/ФСТЭК, сертификация Astra Linux и Касперский.

Обсудите проект для вашего месторождения

Расскажем, как Газпром Нефть и ЛУКОЙЛ уже используют ROSSMA, рассчитаем стоимость для ваших объектов и покажем живую демо платформы
