Автономный беспроводной преобразователь давления ROSSMA IIOT-AMS P-METER
Новый автономный беспроводной преобразователь давления IIOT-AMS P-METER, разработан для интеграции в системы промышленного Интернета вещей (IIoT) и автоматизированные системы управления технологическими процессами (АСУ ТП).
Обзор
Возможности
Ключевой особенностью устройства является встроенный модуль беспроводной связи, который обеспечивает передачу данных измеренного давления в системы сбора и мониторинга данных без необходимости прокладки кабельных линий.
РЕЖИМ МОНИТОРИНГА ДАВЛЕНИЯ:
- Фоновый контроль: частичное пробуждение каждые 5 сек (настраивается) для сравнения давления с уставками; если в норме — возврат в сон без передачи данных
- Аварийная передача: немедленная отправка данных при выходе давления за настроенные уставки
- Плановый выход на связь: полное пробуждение с измерением и передачей данных (по умолчанию каждые 15 мин)
| Параметр | ROSSMA IIOT-AMS ANALOG 4-20 мА + Метран | ROSSMA IIOT-AMS P-METER EX |
| Взрывозащита | 1Ex e IIC T4 Gb, IP66 | 1Ex db IIC T5 Gb X / PB Ex db I Mb X, IP66 |
| Диапазон давления | Определяется датчиком | 0…7 / 20 / 35 / 70 МПа |
| Диапазон рабочих температур | –55…+85°C | –55…+85°C |
| Время измерения (обычный режим) | 5-10 сек (прогрев датчика) | Не более 2 сек |
| Время измерения (мониторинг) | 3–5 сек | 2 сек / 0,5 сек (быстрое) |
| Ток потребления при измерении | 40–200 мА | 10 мА (в 4–20 раз меньше) |
| Ток в режиме передачи LoRa | 100 мА (до 1 сек) | 100 мА (до 1 сек) |
| Относительная погрешность | 1,5% | 0,2% (в 7,5 раз точнее) |
| Ресурс батареи 14 А·ч (без мониторинга) | 40 тыс. измерений | 220 тыс. (в 5,5 раз больше) |
| Ресурс батареи 14 А·ч (с мониторингом) | 50 тыс. измерений | >1 млн (в 20 раз больше) |
| Автономность при дискретности 15 мин | ~13 мес. | 76 мес. (~6 лет) (в 6 раз дольше) |
| Автономность с мониторингом (быстрое измерение 1 раз/мин) | Не рекомендуется | 40 мес. (~3,3 года) (уникальность) |
* Фактические значения зависят от настроек и условий эксплуатации.
Ключевые преимущества ROSSMA IIOT—AMS P-METER EX:
⚡ В 20 раз больше измерений • 🎯 В 7,5 раз выше точность • 🔋 До 6 лет дольше автономной работы
1Ex db IIC T5 Gb X / PB Ex db I Mb X
Автономное до 10 лет
Документация
Руководство по эксплуатации Открыть в Wiki ↗
Беспроводной преобразователь давления предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами. Обеспечивает преобразование избыточного давления в цифровой сигнал с последующей передачей зашифрованных пакетов данных по беспроводной сети LoRaWAN.

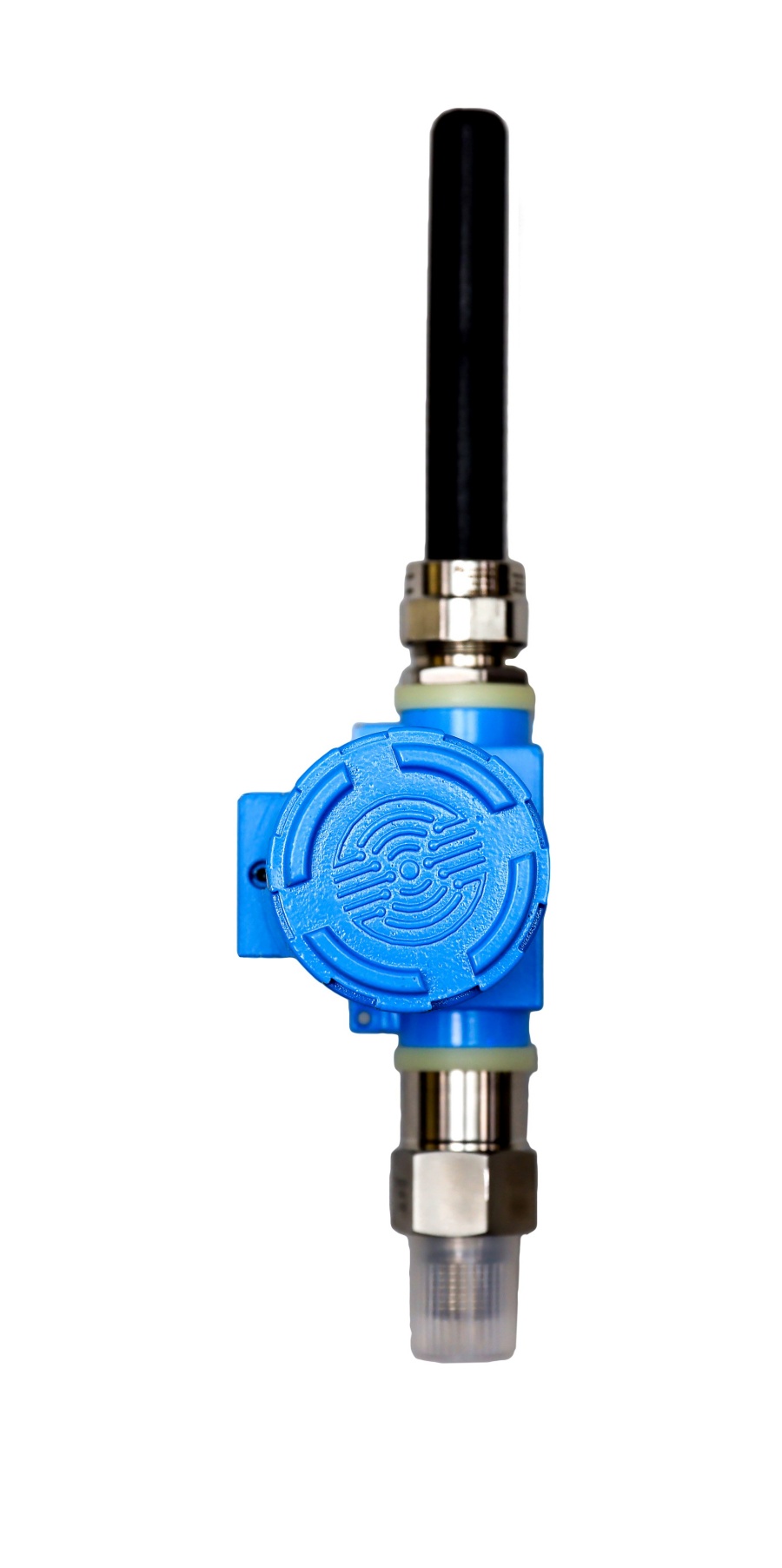

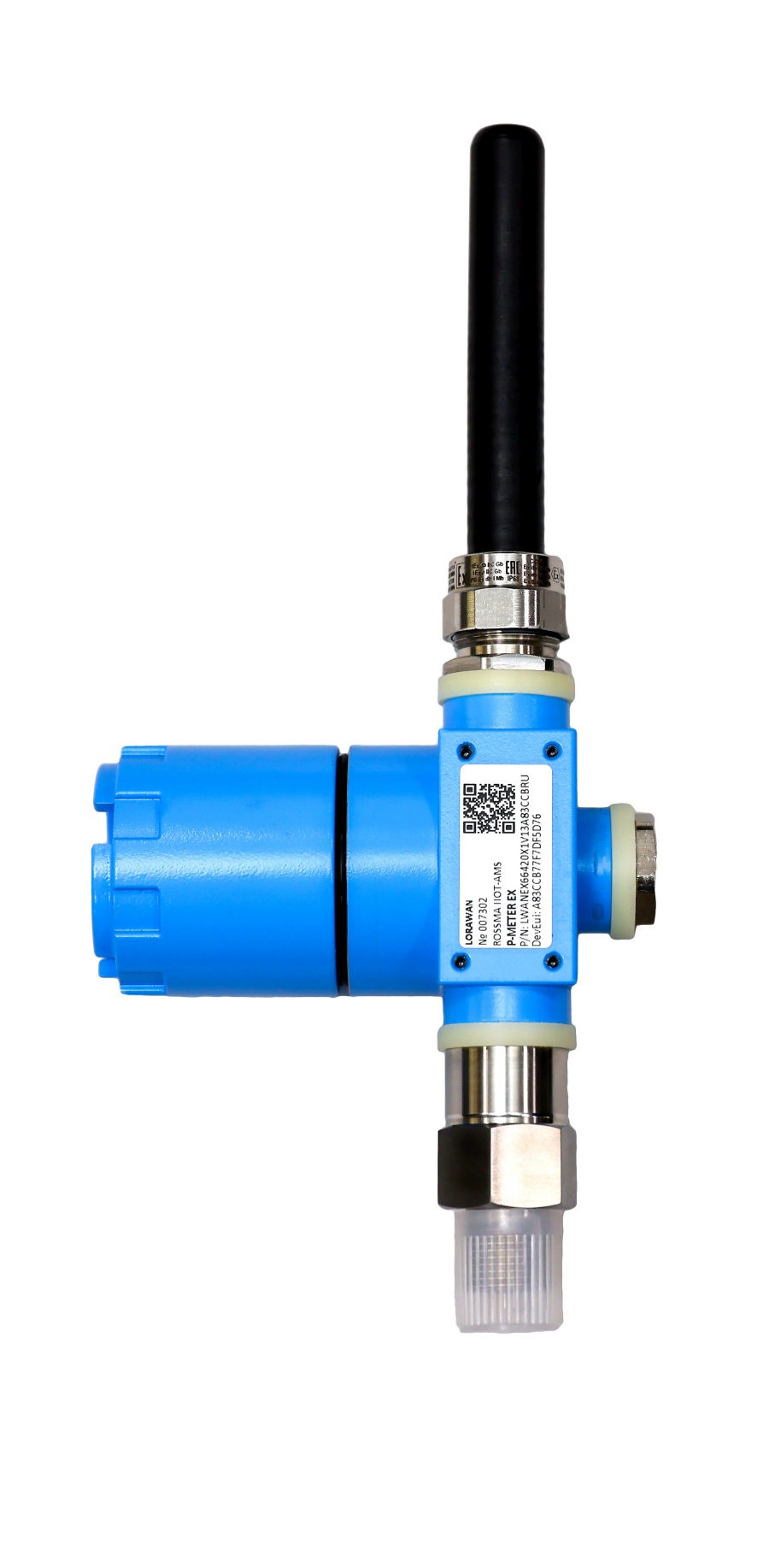

Рис. ROSSMA IIOT-AMS P-METER Ex — автономный беспроводной преобразователь давления
Назначение
P-METER Ex — специализированный автономный прибор для непрерывного мониторинга давления в промышленных условиях. В отличие от универсальных измерителей-коммутаторов ANALOG, P-METER Ex оснащён встроенным высокоточным тензодатчиком давления из нержавеющей стали 316L и оптимизирован для минимального энергопотребления при измерении давления.
Области применения:
- Нефтегазовая промышленность — мониторинг давления в трубопроводах и скважинах
- Водоснабжение и водоотведение — контроль давления в сетях
- Теплоснабжение — мониторинг давления теплоносителя
- Промышленная автоматизация — контроль технологических процессов
- Горнодобывающая промышленность — мониторинг гидравлических систем
Взрывозащита: Маркировка 1Ex db IIC T5 Gb X / PB Ex db I Mb X — устройство предназначено для работы во взрывоопасных зонах. Степень защиты IP66.
Сертификат соответствия ТР ТС 012/2011: ЕАЭС RU C-RU.АЯ45.В.00306/25 (действителен до 02.12.2030).
Технические характеристики
Метрологические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны измерения | 0–7 / 0–10 / 0–20 / 0–35 / 0–70 МПа |
| Основная приведённая погрешность | ±0,2% |
| Межповерочный интервал | 3 года |
| Время измерения (обычный режим) | не более 2 сек |
| Время измерения (быстрое) | 0,5 сек |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Температура измеряемой среды | -40…+125°C |
| Диапазон рабочих температур | -55…+80°C |
| Относительная влажность | до 98% |
| Степень защиты | IP66 |
| Маркировка взрывозащиты | 1Ex db IIC T5 Gb X / PB Ex db I Mb X |
Питание и надёжность
| Параметр | Значение |
|---|---|
| Напряжение питания | встроенный элемент питания 3,6 В |
| Ток потребления при измерении | 10 мА |
| Срок службы батареи | до 10 лет |
| Ресурс (без мониторинга) | 220 000 измерений |
| Ресурс (с мониторингом) | >1 000 000 измерений |
| Срок службы устройства | не менее 20 лет |
| Наработка на отказ | 180 000 часов |
| Встроенная энергонезависимая память | да |
Конструктив
| Параметр | Значение |
|---|---|
| Размеры корпуса | 260 × 130 × 70 мм |
| Масса | не более 1,5 кг |
| Материал корпуса | сплав ADC12 |
| Материал тензодатчика | нержавеющая сталь 316L |
Технические характеристики LoRaWAN
| Параметр | Значение |
|---|---|
| Класс устройства | A |
| Дальность радиосвязи | до 5 км (город) / до 15 км (сельская местность) |
| Частотный план | RU-868 |
| Шифрование данных | AES-128 |
| Удалённое конфигурирование | да |
Передаваемые данные
При каждом сеансе связи устройство передаёт:
| Параметр | Описание |
|---|---|
| Давление | Текущее значение давления (МПа) |
| Метка времени | Время измерения |
| Температура | Показания встроенного датчика температуры |
| Напряжение батареи | Уровень заряда элемента питания |
Режимы работы
P-METER Ex поддерживает интеллектуальный режим мониторинга давления, оптимизированный для максимальной автономности:
1. Фоновый контроль давления
Частичное пробуждение каждые 5 секунд (настраивается) для сравнения текущего давления с заданными уставками. Если давление в пределах нормы — возврат в режим сна без передачи данных. Это обеспечивает непрерывный контроль при минимальном энергопотреблении.
2. Аварийная передача
Немедленная отправка данных на сервер при выходе давления за настроенные уставки (верхний/нижний предел). Обеспечивает мгновенную реакцию на аварийные ситуации.
3. Плановый выход на связь
Полное пробуждение с измерением и передачей данных по расписанию. По умолчанию — каждые 15 минут (настраивается).
Фоновый мониторинг — уникальная функция P-METER Ex. Устройство проверяет давление каждые 5 секунд, но передаёт данные только при необходимости. Это позволяет достичь ресурса батареи свыше 1 000 000 измерений.
Автономность
Типовые значения (батарея 14 А·ч)
| Режим | Автономность |
|---|---|
| Плановая передача каждые 15 мин | 76 месяцев (~6 лет) |
| Мониторинг + быстрое измерение 1 раз/мин | 40 месяцев (~3,3 года) |
ВНИМАНИЕ: P-METER Ex оснащён неперезаряжаемой литий-тионилхлоридной (LiSOCl₂) батареей. Попытки зарядить батарею могут привести к возгоранию!
🧮 Калькулятор срока службы батареи
Срок службы батареи
Сравнение с решением ANALOG + Метран
| Параметр | ANALOG 4-20 мА + Метран | P-METER Ex |
|---|---|---|
| Взрывозащита | 1Ex e IIC T4 Gb, IP66 | 1Ex db IIC T5 Gb X, IP66 |
| Диапазон давления | Определяется датчиком | 0–7 / 0–20 / 0–35 / 0–70 МПа |
| Рабочие температуры | -55…+85°C | -55…+85°C |
| Время измерения (обычный) | 5–10 сек (прогрев датчика) | ≤2 сек |
| Время измерения (мониторинг) | 3–5 сек | 2 сек / 0,5 сек (быстрое) |
| Ток потребления при измерении | 40–200 мА | 10 мА (в 4–20 раз меньше) |
| Погрешность | 1,5% | 0,2% (в 7,5 раз точнее) |
| Ресурс батареи 14 Ач (без мониторинга) | 40 тыс. измерений | 220 тыс. (в 5,5 раз больше) |
| Ресурс батареи 14 Ач (с мониторингом) | 50 тыс. измерений | >1 млн (в 20 раз больше) |
| Автономность (дискретность 15 мин) | ~13 мес. | 76 мес. (~6 лет, в 6 раз дольше) |
| Мониторинг давления 1 раз/мин | Не рекомендуется | 40 мес. (~3,3 года) |
* Фактические значения зависят от настроек и условий эксплуатации.
Ключевые преимущества
- В 20 раз больше измерений — ресурс батареи >1 000 000 измерений с функцией мониторинга
- В 7,5 раз выше точность — погрешность ±0,2% вместо 1,5%
- До 6 лет автономной работы — 76 месяцев при дискретности 15 мин
- Встроенный тензодатчик — нержавеющая сталь 316L, не требует внешнего датчика
- Минимальное энергопотребление — ток измерения всего 10 мА
- Фоновый мониторинг давления — контроль каждые 5 сек без расхода батареи на передачу
- Взрывозащита уровня db — допуск к работе в шахтах (PB Ex db I Mb X)
- Межповерочный интервал 3 года — сокращение затрат на метрологическое обслуживание
Защита программного обеспечения
Метрологически значимое ПО защищено аппаратно — технология «электронное опечатывание». Уровень защиты — «высокий» по Р 50.2.077–2014.
Это исключает возможность несанкционированного изменения метрологически значимых параметров устройства.
Дополнительная информация
- Замена элемента питания — замена батареи
- Протоколы обмена и команды — команды управления и форматы данных
- Конфигуратор ROSSMA — настройка устройств
- Устранение неполадок — диагностика и решение проблем
Связанные страницы
- Каталог устройств — все устройства ROSSMA IIoT-AMS
- Архитектура системы — компоненты сети ROSSMA
- Технология LoRaWAN — описание протокола
ROSSMA® IIOT-AMS P-Meter Ex Беспроводной преобразователь давления с передачей данных по LoRaWAN
Преобразователь давления предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами. Обеспечивает преобразование избыточного давления в цифровой сигнал с последующей передачей зашифрованных пакетов данных по беспроводной сети.
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Диапазоны измерения: 0–7 / 0–10 / 0–20 / 0–35 / 0–70 МПа
- Основная приведённая погрешность: ±0,2%
- Межповерочный интервал: 3 года
- Время измерения: не более 2 сек
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Температура измеряемой среды: -40…+125°C
- Диапазон рабочих температур: -55…+80°C
- Относительная влажность: до 98%
- Степень защиты: IP66
- Маркировка взрывозащиты: 1Ex db IIC T5 Gb X / PB Ex db I Mb X
ПИТАНИЕ И НАДЁЖНОСТЬ:
- Напряжение питания: встроенный элемент питания 3,6 В
- Срок службы батареи: до 10 лет
- Срок службы устройства: не менее 20 лет
- Наработка на отказ: 180 000 часов
- Встроенная энергонезависимая память: да
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LoRaWAN:
- Класс устройства в сети LoRaWAN®: A
- Дальность радиосвязи: до 5 км в городской застройке; до 15 км в сельской местности
- Частотный план: RU-868
- Удалённое конфигурирование: да
- Шифрование данных: AES-128
КОНСТРУКТИВ:
- Размеры корпуса, мм: 260×130×70
- Масса: не более 1,5 кг
- Материал корпуса: сплав ADC12
- Материал тензодатчика: нержавеющая сталь 316L
ЗАЩИТА ПО:
- Метрологически значимое ПО защищено аппаратно («электронное опечатывание»)
- Уровень защиты: «высокий» по Р 50.2.077–2014
Программное обеспечение
Приложение-конфигуратор для удаленной настройки коммутаторов ROSSMA® IIOT-AMS
