Измеритель-коммутатор ROSSMA IIOT-AMS Dry contact VPM – представляет собой автономное устройство, оснащенное чувствительными элементами, предназначенное для контроля состояния, контроля положения клиновых и механических задвижек, с передачей полученных данных по беспроводной сети.

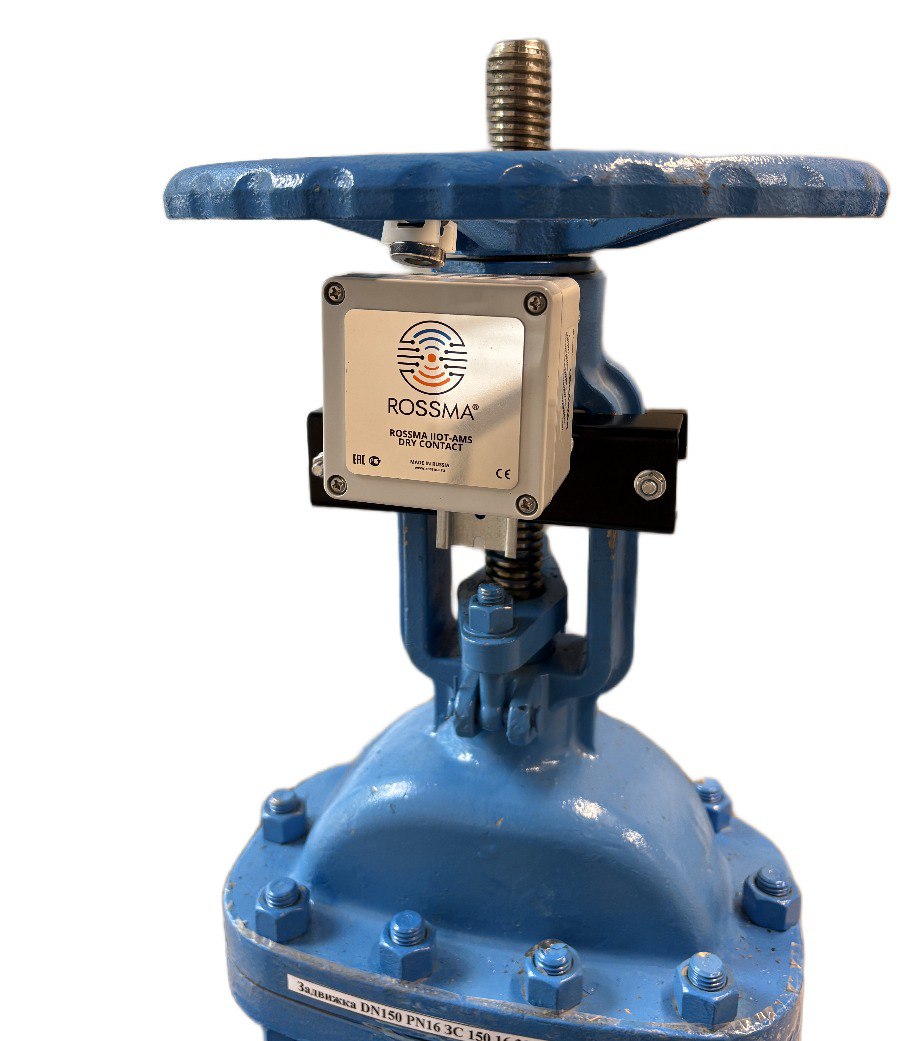

Рис. ROSSMA IIOT-AMS Dry contact VPM

Текущие данные передаются по беспроводной сети с заданной дискретностью (по умолчанию 1 раз в сутки), а также мгновенно при изменении состояния на входе. Считанные показания сохраняются в память измерителя-коммутатора и передаются при заданном, установленной дискретностью, сеансе связи с сетью LoRaWAN.

Возможности

• Контроль состояния задвижек
• Работа от встроенного элемента питания
• Передача данных по беспроводной сети LoRaWAN/NB-IoT
• Мгновенная передача при изменении состояния
• Встроенный датчик температуры
• Автономная работа до 10 лет

Технические характеристики

• Тип питания: 14 А/ч; 126 А/ч; 168 А/ч; DC 3.3v
• Период выхода на связь/время разряда батареи 14 А/ч: 1 мин./90 дней, 2 мин./180 дней, 10 мин./300 дней, 1 час./3 года 150 дней
• Диапазон рабочих температур: -55…+85°С
• Встроенный датчик температуры: да (отправка при каждом выходе на связь)
• Тип антенны: внутренняя
• Напряжение питания: встроенный элемент питания 3,6 В, емкость 14 А/ч, типоразмер: D
• Измерение заряда встроенной батареи: да (отправка при каждом выходе на связь)
• Размеры корпуса, мм: 80×75×55
• Крепление: стяжками и монтажные уши

Калькулятор жизни батареи 🔋

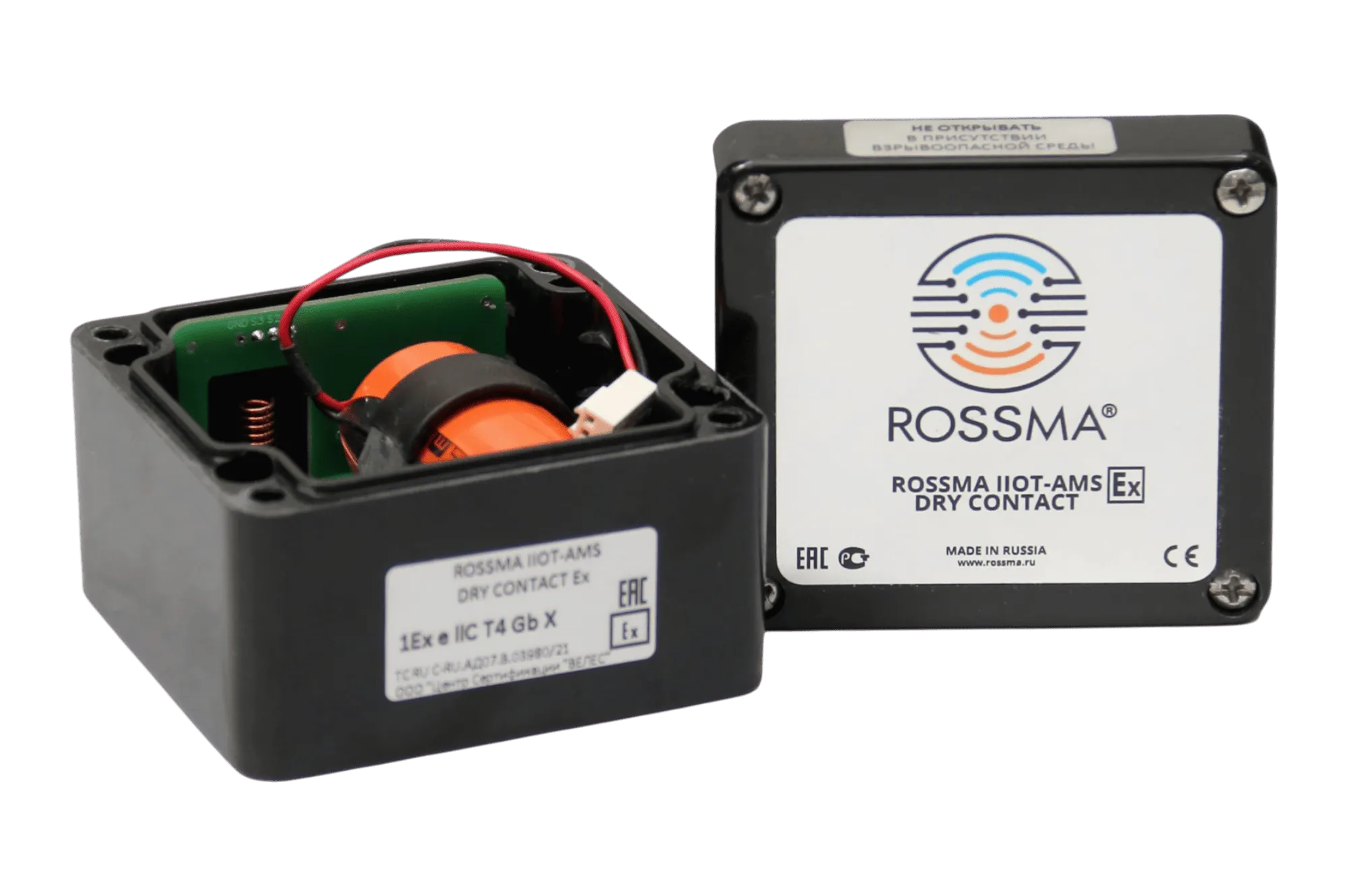

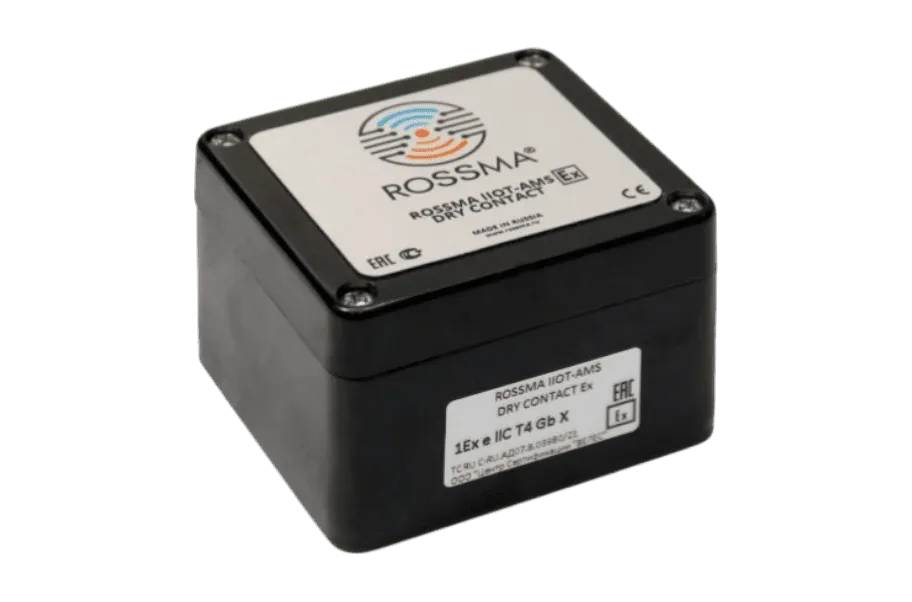

Рис. ROSSMA IIOT-AMS Dry contact VPM

Индикация

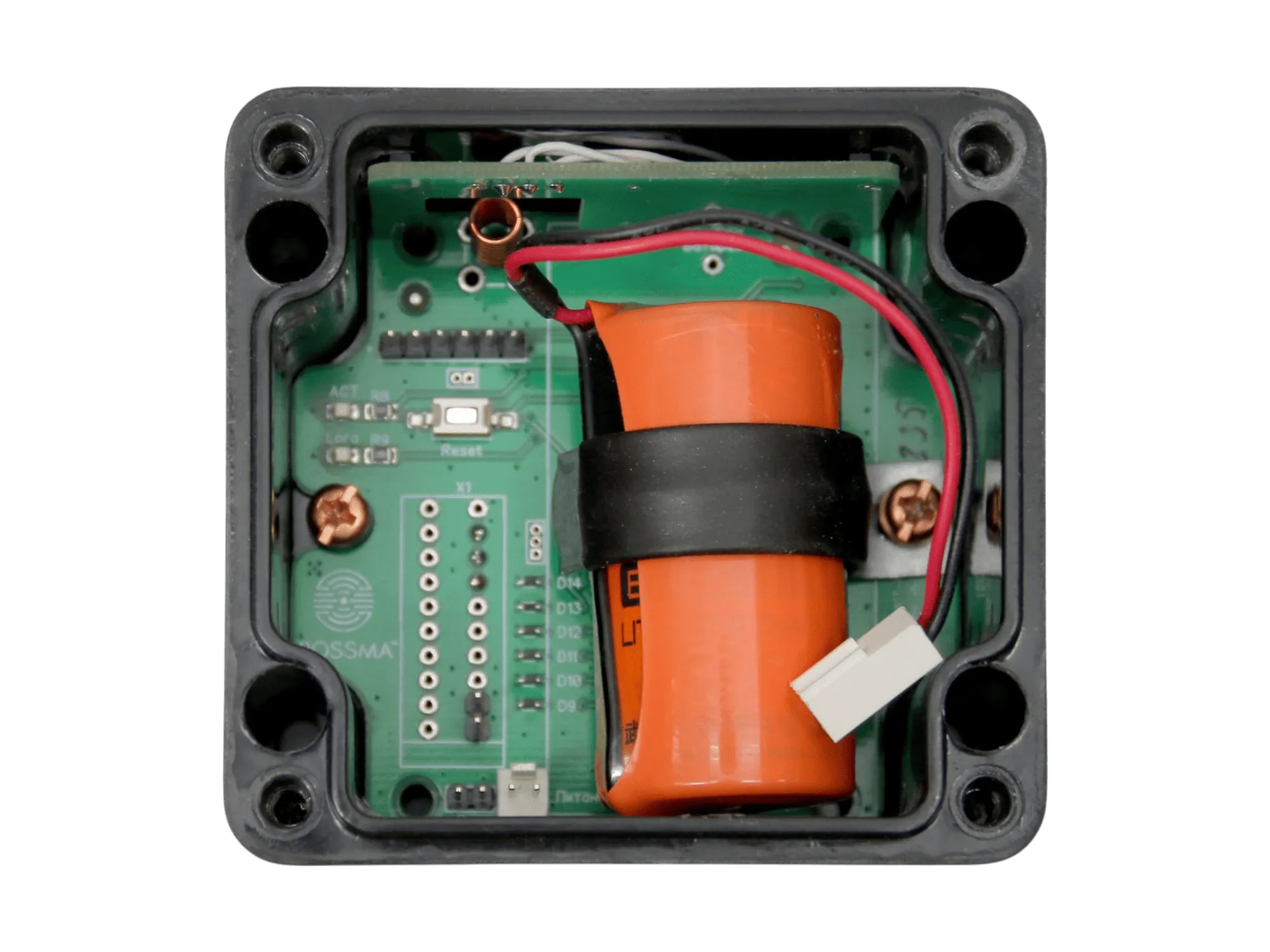

На измерителе-коммутаторе расположены индикаторы АСТ (сработка), Lora (отправка/получение данных по сети LoRaWAN). На измерителе-коммутаторе установлена кнопка RESET – сброс устройства, при нажатии на которую происходит перезагрузка устройства.

Первый запуск

ВНИМАНИЕ! Калибровка обязательна для правильной работы устройства. Без калибровки VPM не сможет корректно определять положение задвижки.

Подключение измерителя-коммутатора к питанию необходимо в следующем порядке:

1. Смонтировать измеритель-коммутатор в соответствии с типом крепления на задвижку
2. Отвернуть винты (4 шт), фиксирующие крышку на основании корпуса
3. Снять крышку
4. Установить задвижку в крайнее положение путем поворота колеса вправо или влево до упора

ВАЖНО! Перед включением питания убедитесь, что задвижка находится в крайнем положении (полностью открыта или полностью закрыта).

5. Включить элемент питания
6. Включить режим «Калибровки» путем установки джампера на контакты. При включенном режиме «калибровки» загорится индикация ACT
7. Выполнить полный цикл открытия/закрытия задвижки, вернув ее в исходное положение (положение до установки перемычки)
8. Выключить режим «калибровка» путем снятия джампера с контактов
9. Проверить индикацию:
   • Одна длинная индикация - калибровка успешна ✅
   • Десять коротких индикаций + две длинных индикации - не совпадает число оборотов открытия-закрытия задвижки
   • Десять коротких индикаций + три длинных индикации - не было сделано ни одного оборота

При ошибке калибровки: Повторите процедуру с шага 4. Убедитесь, что задвижка полностью проходит цикл открытия/закрытия.

10. Закрыть крышку

СОВЕТ: Не закрывайте крышку до успешной калибровки! Это позволит быстро повторить процедуру при необходимости.

Прошивки

Прошивка LoRaValveMonitor (VPM)

Версия: 0.4.1d (02.07.2024) — ⬇️ Скачать

Для устройств: LR-IMPx6-V11 и LR-IMPx6-VPM-v1 с дополнительной платой с герконами.

Что нового в v0.4.1d:

• Доработан алгоритм определения вращения
• Изменен формат пакета

Замечание: Пауза между вращениями должна быть не менее 1 секунды.

Как обновить: Используйте ST-LINK программатор для прошивки через SWD интерфейс.

Дополнительная информация

• Монтаж устройств — инструкции по установке
• Замена элемента питания — замена батареи
• Протоколы обмена и команды — команды управления и форматы данных
• Конфигуратор ROSSMA — настройка устройств
• Устранение неполадок — диагностика и решение проблем
