Измеритель-коммутатор ROSSMA IIOT-AMS MODBUS Utility предназначен для автоматизированного сбора данных с коммунальных контрольно-измерительных приборов по интерфейсу RS-485 с последующей беспроводной передачей по сетям LoRaWAN или NB-IoT.

Устройство специально разработано для работы в системах учета жилищно-коммунального хозяйства (ЖКХ) и коммерческого учета энергоресурсов.

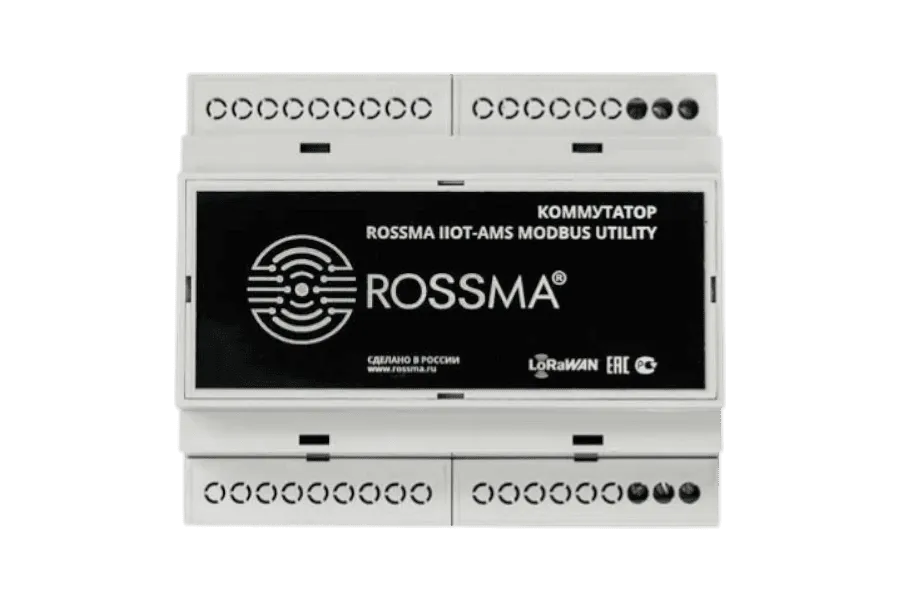

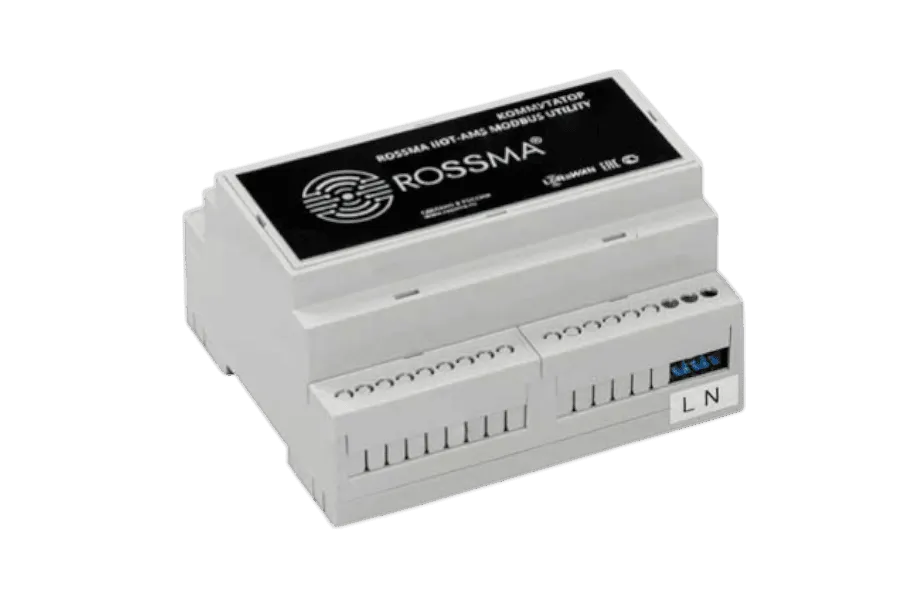

Рис. Внешний вид измерителя-коммутатора ROSSMA IIOT-AMS MODBUS Utility

Для работы со следующими приборами учета

✅ Электрические счетчики

• Меркурий (230, 234, 236, 200)
• Энергомера (CE102, CE301, CE303)
• Матрица (NP)
• Инкотекс (Меркурий 201, 203, 206)
• ABB (серия A, B, C)
• Schneider Electric (PM/EM серии)
• Другие счетчики с интерфейсом RS-485 и протоколом Modbus RTU

✅ Тепловычислители

• СПТ (серии 941, 942, 943, 961, 962, 963)
• ВКТ (7, 9)
• Пульсар (ТК, ТМ)
• Взлет (ТСР, ТСР-М, ТСРВ)
• Теплоком (МИР, ТВ7)
• КМЧ (Теплоучетчик)
• Другие теплосчетчики с поддержкой Modbus RTU

Оборудование внесено в реестр Министерства промышленности и торговли Российской Федерации как оборудование, производимое на территории Российской Федерации (Заключение 48859/11 от 11.06.2021).

Технические характеристики

Интерфейсы подключения

• 1 последовательный интерфейс: RS-485 (Modbus RTU)
• Дискретные входы: 3 многофункциональных входа (счет импульсов или контроль состояния)
• Встроенный датчик температуры: да (отправка при каждом выходе на связь)
• Измерение напряжения питания: да (контроль состояния батареи)

Электрические характеристики

• Напряжение питания (от сети): 230 В, 50 Гц
• Напряжение питания (автономное): 3.3-3.6 В (встроенный элемент питания)
• Потребляемая мощность (от сети): 62.7 Вт
• Потребляемая мощность (автономное): 0.99 Вт
• Потребляемый ток (автономное): 0.3 А

Рабочие характеристики

• Диапазон рабочих температур: -55…+80°С
• Относительная влажность: до 95% при +25°C (без конденсации)
• Атмосферное давление: 84...106.7 кПа
• Степень защиты корпуса: IP65 (общепромышленное), IP66 (взрывозащищенное)
• Маркировка взрывозащиты: 1Ex e IIC T4 Gb X

Характеристики LoRaWAN

• Класс устройства: A или C
• Частотный план: RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865
• Способ активации: ABP или OTAA (настраивается), по умолчанию ABP
• Период выхода на связь: настраиваемый по сети LoRaWAN (от 1 минуты)
• Чувствительность приемника: -138 dBm
• Дальность радиосвязи: до 5 км в городской застройке; до 15 км в сельской местности
• Выходная мощность передатчика: 25 мВт (по умолчанию), максимальная 100 мВт

Характеристики NB-IoT

• Частотные диапазоны: B1/2/3/5/8/12/13/17/18/19/20/25/26/28/66/70
• Скорость обмена: 25/20 kbps (single-tone) или 60 kbps (multi-tone) (DL/UL)
• Период выхода на связь: настраиваемый
• Чувствительность: -138 dBm
• Дальность радиосвязи: до 5 км в плотной застройке; до 15 км вне населенных пунктов

Конструкция и габариты

• Размеры корпуса (общепромышленное): 115×90×50 мм
• Размеры корпуса (взрывозащищенное): 260×160×90 мм, 220×120×90 мм, 80×75×55 мм
• Тип кабельных вводов: уточняется по согласованию с заказчиком
• Крепление: адаптер для установки на DIN-рейку или крепежные петли

Возможности

• Опрос до 8 приборов учета по одной шине RS-485
• Автоматический сбор показаний по расписанию
• Архивирование данных во встроенной энергонезависимой памяти
• Беспроводная передача данных по LoRaWAN/NB-IoT
• Удаленное конфигурирование через сервер сети
• 3 дискретных входа для подключения импульсных выходов или контактов
• Встроенный датчик температуры для контроля условий эксплуатации
• Контроль качества связи с приборами учета (диагностика ошибок)
• Пакетная передача данных для экономии трафика

Сферы применения

Жилищно-коммунальное хозяйство (ЖКХ)

• Многоквартирные дома: автоматизированный сбор показаний с квартирных счетчиков
• Общедомовые приборы учета: контроль потребления электроэнергии, тепла, воды
• Элеваторные узлы: мониторинг работы системы отопления
• Тепловые пункты: контроль параметров теплоснабжения

Коммерческий учет энергоресурсов

• Торговые центры и бизнес-центры: контроль энергопотребления арендаторов
• Промышленные предприятия: учет энергоресурсов по цехам
• Офисные здания: распределение затрат на коммунальные услуги

Энергоснабжающие организации

• Электросетевые компании: удаленный сбор данных с электросчетчиков
• Теплоснабжающие организации: мониторинг тепловых пунктов и абонентов
• Водоканалы: контроль расхода воды (при использовании водосчетчиков с Modbus)

Индикация

На измерителе-коммутаторе ROSSMA IIOT-AMS MODBUS Utility расположены индикаторы:

• ACT — обмен данными с приборами учета по протоколу Modbus RTU
• LoRa — передача/получение данных по сети LoRaWAN
• NET — соединение по сети NB-IoT
• Success — успешная отправка данных по NB-IoT
• Err — индикатор ошибки обмена по протоколу Modbus
• PWR — наличие питания устройства

На измерителе-коммутаторе установлена кнопка RESET для перезагрузки устройства и принудительной отправки данных.

Подключение приборов учета

Схема подключения по RS-485

Топология подключения (шина):

┌─────────────────────┐
│ ROSSMA MODBUS       │
│ Utility             │
│                     │
│  A+  ───────┬───────── A+ (Счетчик 1: Меркурий 230, ID=1)
│             │
│  B-  ───────┼────┬──── B- (Счетчик 1)
│             │    │
│  GND ───────┼────┼──── GND (Счетчик 1)
└─────────────┘    │
                   ├──── A+ (Счетчик 2: Энергомера CE301, ID=2)
                   │
                   ├──── B- (Счетчик 2)
                   │
                   ├──── GND (Счетчик 2)
                   │
                   ├──── A+ (Тепловычислитель: СПТ-941, ID=3)
                   │
                   ├──── B- (Тепловычислитель)
                   │
                   └──── GND (Тепловычислитель)

ВАЖНО: Максимальная длина шины RS-485: 1200 метров. При превышении используйте повторители сигнала.

Распиновка клеммной колодки

Требования к кабелю

Рекомендуемый кабель для RS-485:

• Витая пара экранированная (STP)
• Сечение: 0.5-0.75 мм² (AWG 20-18)
• Волновое сопротивление: 120 Ом
• Экран заземлен с одной стороны (на коммутаторе)

Примеры кабелей:

• КВВГ 2×0.75 — для внутренних помещений
• КВБбШв 1×2×0.75 — для прокладки в трубах и кабельных каналах
• Cat5e/Cat6 (STP) — для коротких расстояний (<50м)

Совет: Используйте разные цвета проводов: красный (A+), синий (, черный (GND) — это упростит монтаж и диагностику.

Примеры применения

Автоматизация учета в многоквартирном доме

Задача: Сбор показаний с квартирных электросчетчиков

Оборудование:

• ROSSMA IIOT-AMS MODBUS Utility
• Электросчетчики Меркурий 230 (Slave ID: 1-8)

Данные для передачи:

• Показания активной энергии по тарифам (кВт·ч)
• Напряжение и ток фаз
• Частота сети
• Коды ошибок

Периодичность: 1 раз в сутки (в 23:55)

Мониторинг теплового пункта

Задача: Контроль работы ИТП (индивидуального теплового пункта)

Оборудование:

• ROSSMA IIOT-AMS MODBUS Utility
• Тепловычислитель СПТ-941 (Slave ID: 1)
• Электросчетчик Меркурий 230 (Slave ID: 2)

Данные:

• Температура подачи/обратки (°C)
• Расход теплоносителя (м³/ч)
• Тепловая энергия (Гкал)
• Электроэнергия на привод насосов (кВт·ч)
• Статус оборудования

Периодичность: каждые 15 минут

Коммерческий учет тепла и электроэнергии в бизнес-центре

Задача: Распределение затрат на коммунальные услуги между арендаторами

Оборудование:

• 3× ROSSMA IIOT-AMS MODBUS Utility (по одному на этаж)
• Тепловычислители ВКТ-7 (по одному на арендатора)
• Электросчетчики Энергомера CE301 (по одному на арендатора)

Данные:

• Потребление тепловой энергии по арендаторам (Гкал)
• Потребление электроэнергии по арендаторам (кВт·ч)
• Пиковая мощность
• Суточные графики нагрузки

Периодичность: каждый час

Дополнительная информация

• Монтаж устройств — инструкции по установке
• Замена элемента питания — замена батареи
• Протоколы обмена и команды — команды управления и форматы данных
• Конфигуратор ROSSMA — настройка устройств
• Устранение неполадок — диагностика и решение проблем
