Измеритель-коммутатор ROSSMA IIOT-AMS DRY CONTACT RELAY предназначен для удаленного управления высоковольтным промышленным оборудованием (мощностью до 30 кВт) при помощи команд, принимаемых по беспроводной сети LoRaWAN или NB-IoT.

Устройство оснащено мощным релейным выходом (коммутация до 240В 10А) и четырьмя дискретными входами для контроля состояния оборудования и счета импульсов.

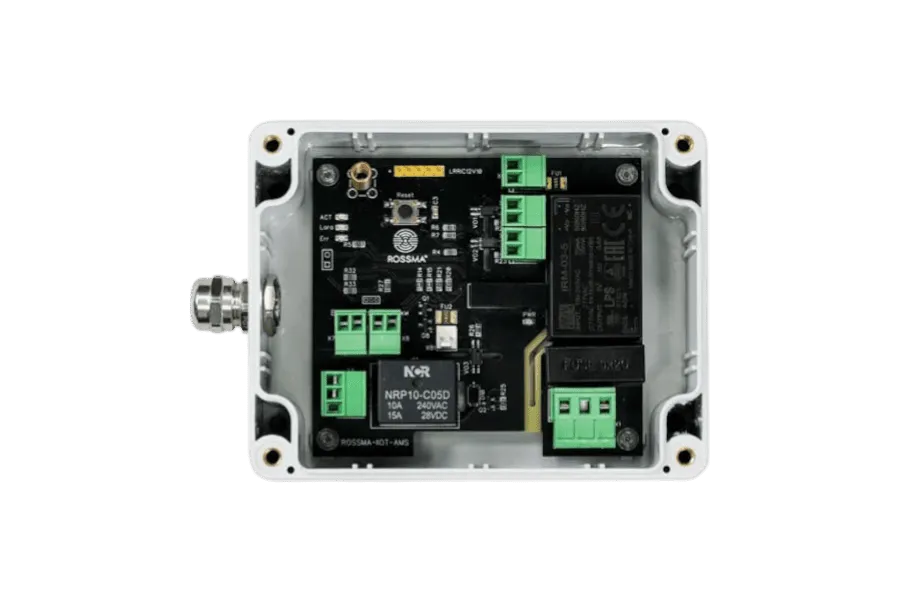

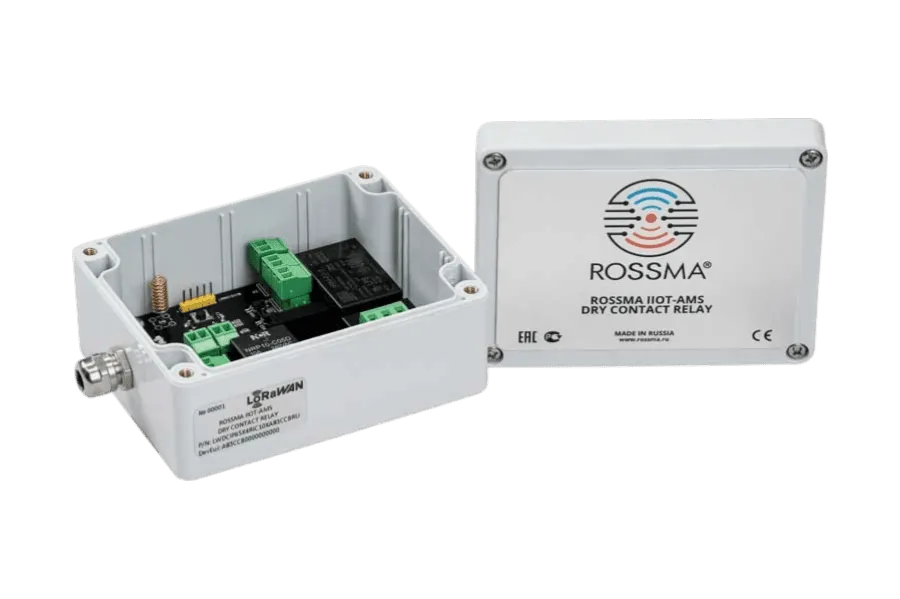

Рис. Внешний вид измерителя-коммутатора ROSSMA IIOT-AMS DRY CONTACT RELAY

Оборудование внесено в реестр Министерства промышленности и торговли Российской Федерации как оборудование, производимое на территории Российской Федерации (Заключение 48859/11 от 11.06.2021).

Сферы применения

Управление промышленным оборудованием

• Насосные станции: дистанционное включение/отключение насосов
• Вентиляционные системы: управление вентиляторами и приточно-вытяжными установками
• Компрессорное оборудование: дистанционный запуск/остановка компрессоров
• Конвейерные линии: управление электроприводами транспортеров
• Станки и производственное оборудование: удаленный пуск/останов (до 30 кВт)

Управление освещением

• Уличное освещение: включение/отключение по расписанию или датчикам
• Промышленные цеха: управление освещением больших площадей
• Парковки и территории: автоматизация освещения по времени суток
• Аварийное освещение: включение при срабатывании датчиков

Управление поливом

• Автоматизированный полив: включение/отключение насосов и электромагнитных клапанов
• Парки и скверы: дистанционное управление системами полива
• Теплицы и оранжереи: автоматизация полива по расписанию
• Фермерские хозяйства: управление системами орошения

Контроль состояния оборудования

• Мониторинг работы: отслеживание состояния «вкл/выкл» подключенного оборудования
• Аварийные сигналы: контроль срабатывания защитных реле и датчиков
• Счет моточасов: подсчет времени работы оборудования
• Счет импульсов: подсчет циклов работы (пуски/остановы)

Технические характеристики

Релейный выход (силовой контакт)

• Тип контакта: «сухой контакт» (dry contact), нормально разомкнутый (NO)
• Коммутируемое напряжение: до 240 В переменного тока (AC)
• Коммутируемый ток: до 10 А (резистивная нагрузка)
• Коммутируемая мощность: до 2400 Вт (при 240В AC) / до 30 кВт (через контактор)
• Тип нагрузки: резистивная, индуктивная (с использованием снаббера)
• Количество релейных выходов: 1 (один)
• Ресурс переключений: более 100 000 циклов

ВАЖНО: Для коммутации индуктивной нагрузки (двигатели, трансформаторы) рекомендуется использовать RC-цепочку (снаббер) для защиты контактов реле от искрения.

Для мощной нагрузки (>10 А): Используйте промежуточный контактор. Реле коммутатора управляет катушкой контактора, который коммутирует силовую нагрузку (до 30 кВт).

Дискретные входы

• Количество входов: 4 (четыре)
• Типы входов:
  • 2 гальванически развязанных входа (IN1, IN2) — для подключения к цепям с разным потенциалом
  • 2 обычных входа (IN3, IN4) — для подключения сухих контактов к GND
• Назначение входов:
  • Счет импульсов (подсчет замыканий контакта)
  • Контроль состояния (замкнуто/разомкнуто)
• Максимальное напряжение на входах: 30 В
• Тип контакта: нормально разомкнутый (NO)
• Защита от дребезга: программная фильтрация

Питание

• Напряжение питания: 230 В переменного тока, 50 Гц
• Встроенный блок питания: да (импульсный источник питания)
• Потребляемая мощность: 5 Вт (в режиме ожидания), 10 Вт (при коммутации реле)
• Защита от перенапряжения: встроенная
• Выход для внешних устройств: +5 В DC (до 500 мА)

Беспроводная связь LoRaWAN

• Класс устройства: A или C
• Частотный план: RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865
• Способ активации: ABP или OTAA (настраивается), по умолчанию ABP
• Чувствительность приемника: -138 dBm
• Дальность радиосвязи: до 5 км в городской застройке; до 15 км в сельской местности
• Выходная мощность передатчика: 25 мВт (по умолчанию), максимальная 100 мВт
• Тип антенны: внутренняя

Беспроводная связь NB-IoT

• Частотные диапазоны: B1/2/3/5/8/12/13/17/18/19/20/25/26/28/66/70
• Скорость обмена: 25/20 kbps (single-tone) или 60 kbps (multi-tone) (DL/UL)
• Чувствительность: -138 dBm
• Дальность радиосвязи: до 5 км в плотной застройке; до 15 км вне населенных пунктов

Рабочие характеристики

• Диапазон рабочих температур: -40…+70°С
• Относительная влажность: до 95% при +25°C (без конденсации)
• Атмосферное давление: 84...106.7 кПа
• Степень защиты корпуса: IP65
• Материал корпуса: поликарбонат (стойкий к УФ-излучению)

Конструкция и габариты

• Размеры корпуса: 115×90×50 мм
• Масса: 250 г
• Крепление: адаптер для установки на DIN-рейку или крепежные петли для настенного монтажа
• Тип кабельных вводов: M16×1.5 (уточняется при заказе)
• Количество кабельных вводов: 2-4 (в зависимости от конфигурации)

Возможности

• Удаленное управление мощным оборудованием (до 30 кВт через контактор)
• Коммутация нагрузки до 240 В 10 А напряжением переменного тока
• 4 дискретных входа для контроля состояния оборудования и счета импульсов
• 2 гальванически развязанных входа для подключения к цепям с разным потенциалом
• Беспроводная передача команд по LoRaWAN/NB-IoT
• Отправка статуса реле и состояния входов на сервер
• Управление по расписанию (настраивается на сервере)
• Ручное управление через веб-интерфейс ROSSMA NETS
• Автоматическое управление по показаниям датчиков (через правила на сервере)
• Встроенный блок питания 220 В — не требуется внешний источник питания
• Выход +5В для питания внешних датчиков и устройств (до 500 мА)
• Счет моточасов и подсчет циклов включения/отключения

Индикация

На измерителе-коммутаторе ROSSMA IIOT-AMS DRY CONTACT RELAY расположены индикаторы:

• PWR (Power) — наличие питания 220В
• RELAY — состояние релейного выхода (вкл/выкл)
• IN1, IN2, IN3, IN4 — состояние дискретных входов
• LoRa — передача/получение данных по сети LoRaWAN
• NET — соединение по сети NB-IoT
• Success — успешная отправка команды или данных

На измерителе-коммутаторе установлена кнопка RESET для перезагрузки устройства.

Подключение

Схема подключения силового оборудования

Вариант 1: Прямое подключение нагрузки (до 10 А)

          ┌────────────────────┐
 220V ────┤ ROSSMA DRY CONTACT │
          │ RELAY              │
  L  ─────┤ L (фаза)           │
          │                    │
  N  ─────┤ N (ноль)           │
          │                    │
  PE ─────┤ PE (земля)         │
          │                    │
          │  RELAY OUT:        │
          │  COM ──────┬───────┼──── Нагрузка (лампа, насос, <10А)
          │            │       │
          │  NO ───────┘       │
          └────────────────────┘
                               └──── Ноль (N)

Вариант 2: Подключение через контактор (для мощной нагрузки >10 А, до 30 кВт)

          ┌────────────────────┐         ┌───────────────┐
 220V ────┤ ROSSMA DRY CONTACT │         │  Контактор    │
          │ RELAY              │         │  КМ (30 кВт)  │
  L  ─────┤ L (фаза)           │         │               │
          │                    │    ┌────┤ A1 (катушка)  │
  N  ─────┤ N (ноль)           │    │    │               │
          │                    │    │ ┌──┤ A2 (катушка)  │
  PE ─────┤ PE (земля)         │    │ │  │               │
          │                    │    │ │  │  Силовые      │
          │  RELAY OUT:        │    │ │  │  контакты:    │
          │  COM ──────────────┼────┘ │  │               │
          │                    │      │  │  L  ───── L1 ─┼──── Мощная
          │  NO ───────────────┼──────┘  │               │     нагрузка
          └────────────────────┘         │  N  ───── N  ─┼──── (до 30 кВт)
                                         │               │
                                         │  PE ───── PE ─┼────
                                         └───────────────┘

Рекомендация: Для управления мощными электродвигателями (>3 кВт) используйте магнитный пускатель или контактор с соответствующей номинальной мощностью.

Распиновка клеммной колодки

Подключение дискретных входов

Гальванически развязанные входы (IN1, IN2):
Для подключения к цепям с разным потенциалом (например, контроль работы двух насосов с разными источниками питания).

Оборудование 1 (24V)          ROSSMA RELAY
    [Контакт]  ────────────────> IN1+
    [GND]      ────────────────> IN1-

Оборудование 2 (12V)          ROSSMA RELAY
    [Контакт]  ────────────────> IN2+
    [GND]      ────────────────> IN2-

Обычные входы (IN3, IN4):
Для подключения сухих контактов (геркон, кнопка, концевой выключатель).

Датчик/Кнопка                 ROSSMA RELAY
    [Контакт 1] ───────────────> IN3
    [Контакт 2] ───────────────> GND

Концевик/Реле                 ROSSMA RELAY
    [Контакт 1] ───────────────> IN4
    [Контакт 2] ───────────────> GND

Управление через ROSSMA NETS

Ручное управление

Через веб-интерфейс:

1. Войдите в панель управления ROSSMA NETS
2. Найдите устройство в списке
3. Нажмите кнопку "Включить реле" или "Выключить реле"
4. Команда будет отправлена на устройство по сети LoRaWAN/NB-IoT
5. Статус реле обновится на сервере

Автоматическое управление по расписанию

Пример: Включение освещения в 18:00, выключение в 06:00

Настройка на сервере ROSSMA NETS:

Расписание 1:
  Время: 18:00 (ежедневно)
  Действие: Включить реле
  Устройство: ROSSMA RELAY #12345

Расписание 2:
  Время: 06:00 (ежедневно)
  Действие: Выключить реле
  Устройство: ROSSMA RELAY #12345

Автоматическое управление по датчикам

Пример: Включение насоса при низком уровне воды в резервуаре

Настройка правила на сервере:

Правило: Управление насосом
  Условие: Уровень воды < 30% (датчик уровня)
  Действие: Включить реле (ROSSMA RELAY #12345)

Правило: Остановка насоса
  Условие: Уровень воды > 90% (датчик уровня)
  Действие: Выключить реле (ROSSMA RELAY #12345)

Примеры применения

Дистанционное управление насосом водоснабжения

Задача: Включение скважинного насоса по расписанию и контроль его работы

Оборудование:

• ROSSMA IIOT-AMS DRY CONTACT RELAY
• Магнитный пускатель ПМЛ-1210 (катушка 220В)
• Скважинный насос 3 кВт
• Датчик давления (сухой контакт при низком давлении)

Подключение:

• Реле ROSSMA → катушка магнитного пускателя (220В)
• Магнитный пускатель → насос 3 кВт
• Датчик давления → вход IN1 (контроль аварии)

Логика работы:

• Насос включается по расписанию (утро: 06:00, вечер: 18:00)
• При срабатывании датчика низкого давления отправляется тревога на сервер
• Счетчик IN2 считает моточасы насоса (импульсы от счетчика моточасов)

Управление уличным освещением

Задача: Автоматическое включение/выключение уличного освещения

Оборудование:

• ROSSMA IIOT-AMS DRY CONTACT RELAY
• Контактор модульный 25А (катушка 220В)
• Светильники уличного освещения (суммарная мощность 5 кВт)

Подключение:

• Реле ROSSMA → катушка контактора (220В)
• Контактор → линия освещения 5 кВт

Логика работы:

• Освещение включается по расписанию (зима: 17:00, лето: 20:00)
• Освещение выключается по расписанию (07:00)
• Возможность ручного включения/выключения через мобильное приложение

Автоматизация полива

Задача: Управление системой автоматического полива по расписанию

Оборудование:

• ROSSMA IIOT-AMS DRY CONTACT RELAY
• Электромагнитный клапан 220В (соленоид)
• Насос полива 1.5 кВт
• Датчик влажности почвы (сухой контакт при сухой почве)

Подключение:

• Реле ROSSMA → электромагнитный клапан 220В
• Датчик влажности → вход IN1 (контроль необходимости полива)

Логика работы:

• Полив включается по расписанию (каждый день в 06:00 на 30 минут)
• Если датчик влажности показывает "сухая почва", полив включается вне расписания
• После 30 минут работы полив автоматически выключается

Управление вентиляцией

Задача: Включение приточно-вытяжной вентиляции по уровню CO2

Оборудование:

• ROSSMA IIOT-AMS DRY CONTACT RELAY
• Вентилятор 220В 2 кВт
• Датчик CO2 (сухой контакт при превышении порога 1000 ppm)

Подключение:

• Реле ROSSMA → вентилятор 2 кВт (через контактор)
• Датчик CO2 → вход IN1 (контроль превышения порога)

Логика работы:

• При превышении CO2 >1000 ppm датчик замыкает контакт на входе IN1
• Сервер получает сигнал и включает вентиляцию
• Вентиляция работает 15 минут и выключается
• Если датчик всё ещё показывает высокий CO2, цикл повторяется

Дополнительная информация

• Монтаж устройств — инструкции по установке
• Замена элемента питания — замена батареи
• Протоколы обмена и команды — команды управления и форматы данных
• Конфигуратор ROSSMA — настройка устройств
• Устранение неполадок — диагностика и решение проблем

Связанные страницы

Программное обеспечение:

• Конфигуратор ROSSMA — настройка параметров коммутатора
• Сервер ROSSMA NETS — управление реле, настройка расписаний и правил
• Расшифровщик данных — анализ пакетов данных

Техническая документация:

• Протоколы обмена — формат пакетов команд управления
• Технология LoRaWAN — частотный план RU864, классы устройств
• Быстрый старт — первое подключение к сети

Другие устройства:

• MODBUS — для промышленных контроллеров
• MODBUS Ex Stand-alone — автономное устройство для датчиков
• PULSE — для импульсных датчиков
• ESD — для контроля сохранности оборудования
• Каталог устройств — все модели ROSSMA IIoT-AMS
