ROSSMA IIOT-AMS P-Meter

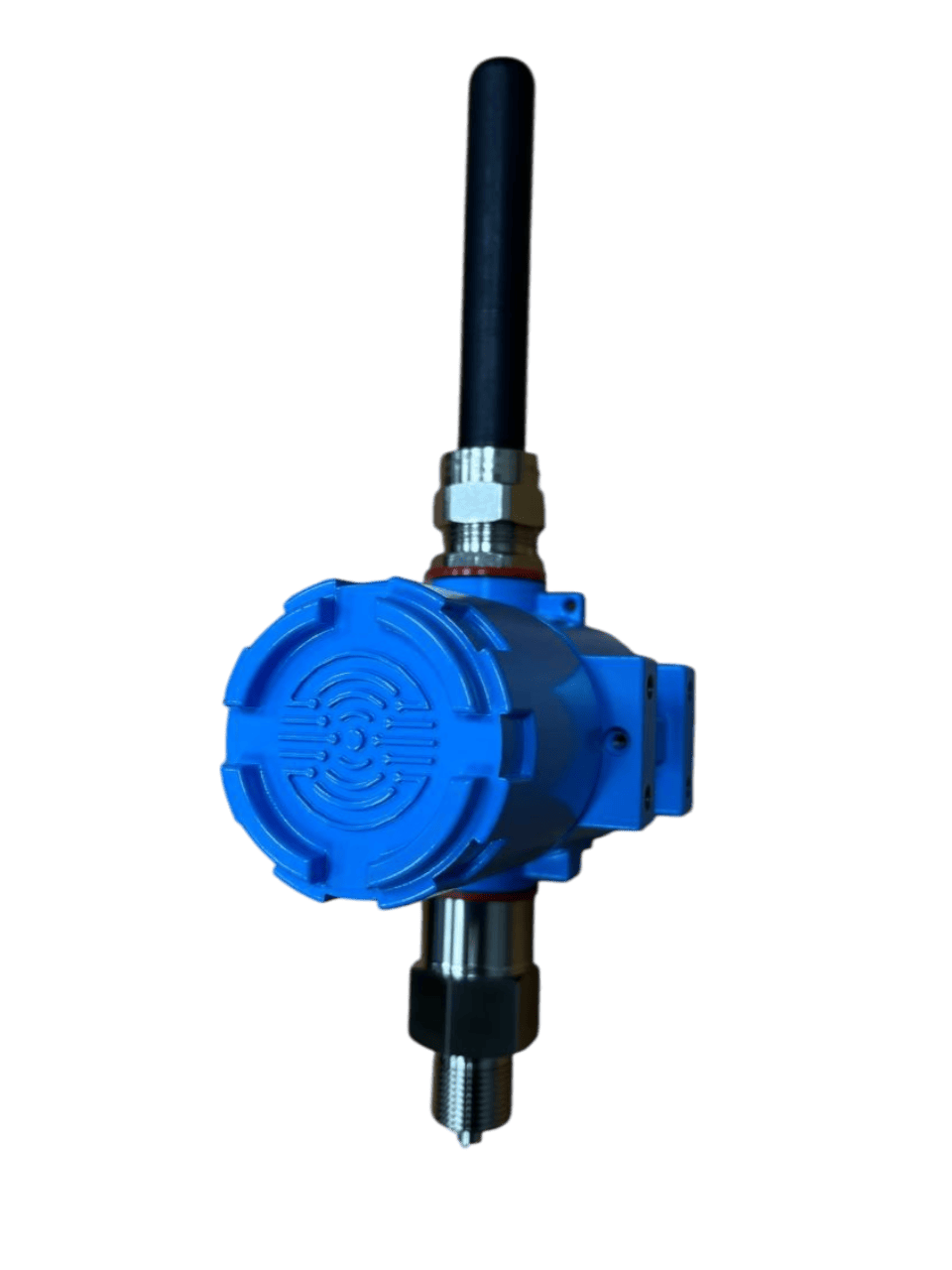

محول ضغط لاسلكي مستقل ROSSMA IIOT-AMS P-METER
محول ضغط لاسلكي مستقل جديد IIOT-AMS P-METER، مصمم للتكامل مع أنظمة إنترنت الأشياء الصناعي (IIoT) وأنظمة التحكم الآلي في العمليات التكنولوجية (SCADA).
نظرة عامة
الميزات
الميزة الرئيسية للجهاز هي وحدة اتصال لاسلكية مدمجة تضمن نقل بيانات الضغط المقاسة إلى أنظمة جمع ومراقبة البيانات دون الحاجة إلى مد الكابلات.
وضع مراقبة الضغط:
- المراقبة الخلفية: استيقاظ جزئي كل 5 ثوانٍ (قابل للتكوين) لمقارنة الضغط مع نقاط الضبط؛ إذا كان ضمن النطاق – العودة إلى وضع السكون بدون نقل بيانات
- النقل الطارئ: إرسال فوري للبيانات عند تجاوز الضغط نقاط الضبط المكونة
- الاتصال المجدول: استيقاظ كامل مع القياس ونقل البيانات (افتراضياً كل 15 دقيقة)
| المعلمة | ROSSMA IIOT-AMS ANALOG 4-20 mA + Metran | ROSSMA IIOT-AMS P-METER EX |
| الحماية من الانفجار | 1Ex e IIC T4 Gb, IP66 | 1Ex db IIC T5 Gb X / PB Ex db I Mb X, IP66 |
| نطاق الضغط | يحدده المستشعر | 0…7 / 20 / 35 / 70 MPa |
| نطاق درجات حرارة التشغيل | -55…+85°C | -55…+85°C |
| وقت القياس (الوضع العادي) | 5-10 ثانية (تسخين المستشعر) | لا يزيد عن 2 ثانية |
| وقت القياس (المراقبة) | 3-5 ثانية | 2 ثانية / 0.5 ثانية (سريع) |
| استهلاك التيار أثناء القياس | 40-200 مللي أمبير | 10 مللي أمبير (أقل بـ 4-20 مرة) |
| التيار في وضع الإرسال LoRa | 100 مللي أمبير (حتى 1 ثانية) | 100 مللي أمبير (حتى 1 ثانية) |
| الخطأ النسبي | 1.5% | 0.2% (أكثر دقة بـ 7.5 مرة) |
| عمر البطارية 14 أمبير/ساعة (بدون مراقبة) | 40 ألف قياس | 220 ألف (أكثر بـ 5.5 مرة) |
| عمر البطارية 14 أمبير/ساعة (مع مراقبة) | 50 ألف قياس | >1 مليون (أكثر بـ 20 مرة) |
| الاستقلالية بفاصل 15 دقيقة | ~13 شهراً | 76 شهراً (~6 سنوات) (أطول بـ 6 مرات) |
| الاستقلالية مع المراقبة (قياس سريع 1/دقيقة) | غير مستحسن | 40 شهراً (~3.3 سنة) (ميزة فريدة) |
* القيم الفعلية تعتمد على الإعدادات وظروف التشغيل.
المزايا الرئيسية لـ ROSSMA IIOT-AMS P-METER EX:
⚡ 20 مرة أكثر من القياسات • 🎯 7.5 مرة أعلى دقة • 🔋 حتى 6 سنوات عمر بطارية أطول
1Ex db IIC T5 Gb X / PB Ex db I Mb X
مستقل حتى 10 سنوات
الوثائق

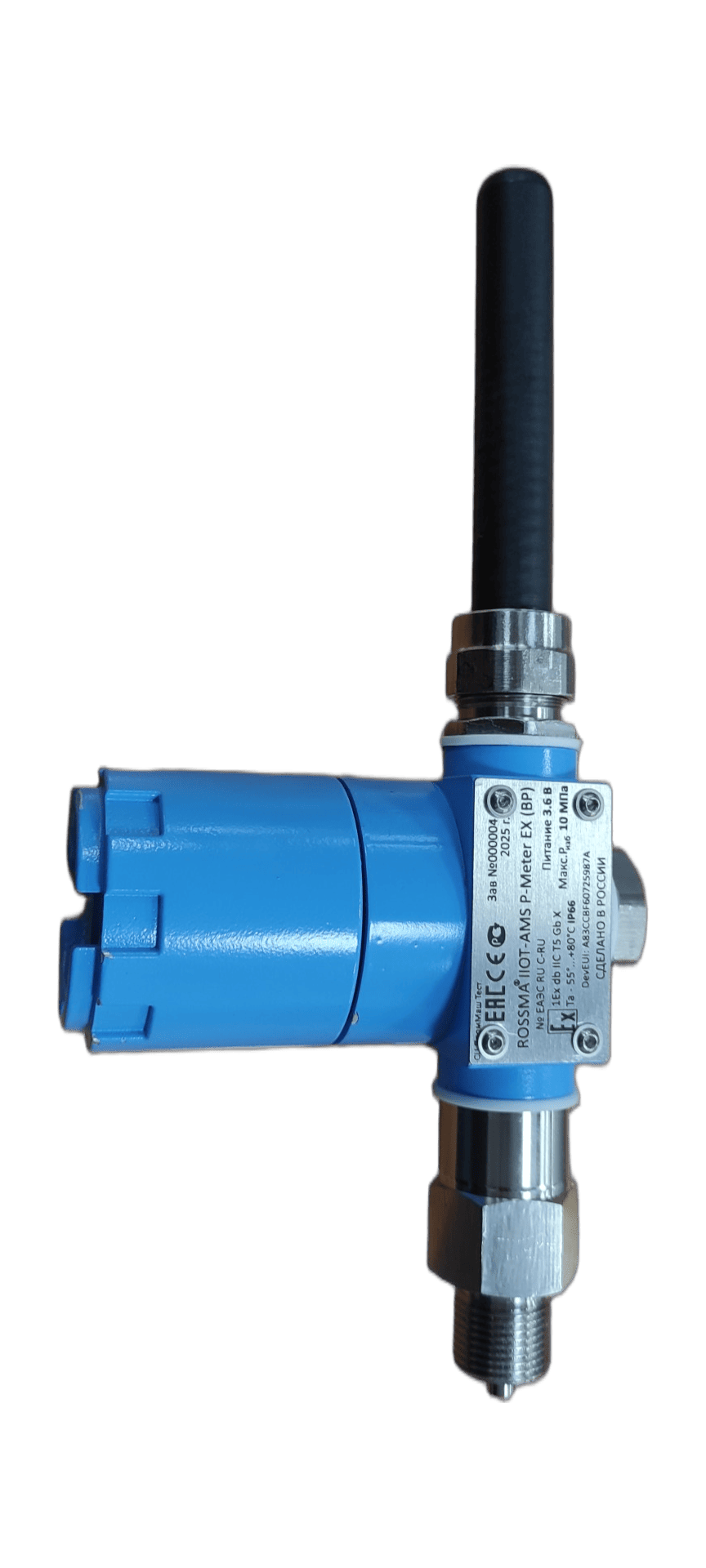

ROSSMA® IIOT-AMS P-Meter Ex محول ضغط لاسلكي مع نقل البيانات عبر LoRaWAN
محول الضغط مصمم للاستخدام في أنظمة المراقبة الآلية والتنظيم والتحكم في العمليات التكنولوجية. يوفر تحويل الضغط الزائد إلى إشارة رقمية مع النقل اللاحق لحزم البيانات المشفرة عبر الشبكة اللاسلكية.
الخصائص المترولوجية:
- نطاقات القياس: 0-7 / 0-10 / 0-20 / 0-35 / 0-70 ميجا باسكال
- الخطأ المنخفض الأساسي: ±0.2%
- فترة المعايرة: 3 سنوات
- وقت القياس: لا يزيد عن 2 ثانية
ظروف التشغيل:
- درجة حرارة الوسط المقاس: -40…+125 درجة مئوية
- نطاق درجات حرارة التشغيل: -55…+80 درجة مئوية
- الرطوبة النسبية: حتى 98%
- درجة الحماية: IP66
- علامة الحماية من الانفجار: 1Ex db IIC T5 Gb X / PB Ex db I Mb X
التغذية والموثوقية:
- جهد التغذية: بطارية مدمجة 3.6 فولت
- عمر البطارية: حتى 10 سنوات
- عمر الجهاز: لا يقل عن 20 سنة
- متوسط الوقت بين الأعطال: 180,000 ساعة
- ذاكرة غير متطايرة مدمجة: نعم
المواصفات الفنية LoRaWAN:
- فئة جهاز LoRaWAN®: A
- مدى الراديو: حتى 5 كم في المناطق الحضرية؛ حتى 15 كم في المناطق الريفية
- خطة الترددات: RU-868
- التكوين عن بعد: نعم
- تشفير البيانات: AES-128
التصميم:
- أبعاد الهيكل، مم: 260×130×70
- الوزن: لا يزيد عن 1.5 كجم
- مادة الهيكل: سبيكة ADC12
- مادة مقياس الإجهاد: فولاذ مقاوم للصدأ 316L
حماية البرمجيات:
- البرمجيات ذات الأهمية المترولوجية محمية بالأجهزة (“الختم الإلكتروني”)
- مستوى الحماية: “عالي” وفقاً لـ R 50.2.077-2014
