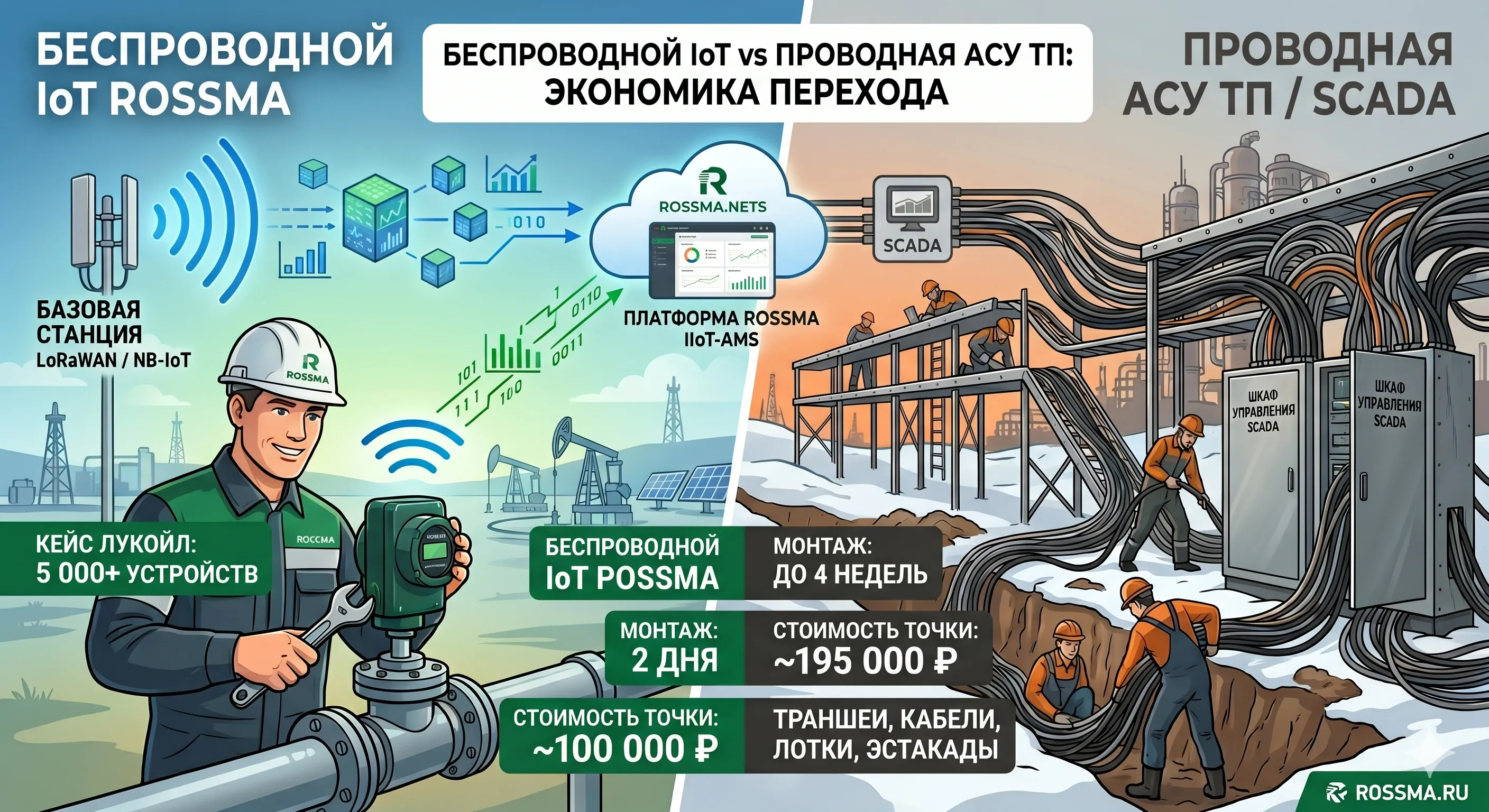

Беспроводной IoT vs проводная АСУ ТП: экономика перехода
Сравнение беспроводного IoT РОССМА и проводной SCADA: 100 000 vs 195 000 ₽ за точку, монтаж 2 дня vs 4 недели. Кейс ЛУКОЙЛ — 5 000+ устройств.
Проводная автоматизация — кабели, траншеи, кабельные лотки — десятилетиями была единственным вариантом промышленного мониторинга. Но её экономика тяжёлая: 3–6 млн ₽ на одну кустовую площадку, 2–4 недели монтажа, невозможность быстро масштабироваться. Беспроводной промышленный IoT на базе LoRaWAN/NB-IoT меняет эту экономику радикально — но не везде и не всегда. Разбираемся честно: где переход даёт −60–65% затрат, а где проводная АСУ ТП пока оправдана.
Коротко: главные цифры
- −65% капзатрат на оснащение кустовой площадки (10,5 vs ~30,5 млн ₽ на 100 точек)
- 2 дня vs 4 недели — срок монтажа площадки
- 0 ₽ на кабель, траншеи и кабельные лотки
- 5 000+ устройств РОССМА в одном проекте (ЛУКОЙЛ)
- −55 °C рабочая температура, сменная батарея каждые ~3 года
Почему проводная АСУ ТП теряет позиции
Проводная АСУ ТП базируется на аналоговых сигналах 4–20 мА и цифровых протоколах HART/Foundation Fieldbus. Каждый датчик соединён с контроллером витой парой или коаксиальным кабелем. Архитектура работает десятилетиями — но у неё есть системные проблемы:
- Стоимость прокладки кабеля — 500 ₽/м × 200–500 м до каждого датчика + траншеи (или наземные эстакады на Севере), лотки, проходки
- Время монтажа — 2–4 недели на площадку (земляные работы, прокладка, пусконаладка)
- Жёсткость — добавление новой точки = новый кабель от датчика до шкафа
- Обслуживание — повреждения кабеля (грызуны, коррозия, механика) требуют раскопок
- Климат и Крайний Север — в вечной мерзлоте землю не копают: кабель ведут по наземным кабельным эстакадам (металлоконструкции на сваях с фундаментами) — это отдельная, очень дорогая статья
Скрытые затраты: кабель, траншеи, обслуживание
При оценке проводной системы часто учитывают только датчик. Но основные затраты — в инфраструктуре:
| Статья затрат | Стоимость на 1 точку | Комментарий |
|---|---|---|
| Датчик (проводной) | 42 500 ₽ | Дешевле беспроводного, но это лишь ~20% TCO |
| Кабель (200 м) | 100 000 ₽ | 500 ₽/м × 200 м (среднее расстояние) |
| Траншея / лоток / наземная эстакада | 30 000–150 000 ₽ | На Крайнем Севере землю не копают — кабель ведут по эстакадам на сваях (дороже траншей) |
| Монтаж и пусконаладка | 52 500 ₽ | ×3,5 от беспроводного монтажа |
| ИТОГО на 1 точку | 195 000–345 000 ₽ | В 2–3,5 раза дороже беспроводного |
Для кустовой площадки нефтяного месторождения с 50–100 точками это 10–27 млн ₽ только на инфраструктуру.
Причём современная кабельная трасса на промышленном объекте — это, как правило, оптоволокно, а не просто медь. А значит, к смете добавляется целый слой оборудования для строительства оптической сети, который почти всегда забывают на старте:
- Оптический магистральный кабель + защитная труба/лоток
- Оптические муфты (сростки) и оптические кроссы (ODF) в шкафах
- Сварка оптоволокна — специнструмент (сварочный аппарат, рефлектометр OTDR) и квалифицированные монтажники
- Медиаконвертеры и преобразователи интерфейсов (4–20 мА / RS-485 → Ethernet/оптика) на каждой группе датчиков
- Промышленные управляемые коммутаторы с SFP-модулями
- Полевые RTU/контроллеры для оцифровки аналоговых сигналов перед передачей по оптике
Это ещё десятки–сотни тысяч рублей активного оборудования на площадку — сверх стоимости самого кабеля и земляных работ. Всё это оборудование учтено отдельной строкой «Оптическая сеть» в сводном расчёте на 100 точек ниже.
Беспроводной IoT: как это работает
Платформа РОССМА IIoT-AMS использует беспроводные технологии LPWAN для передачи данных от датчиков к серверу сети:
- Умное устройство (давление, температура, вибрация и др.) измеряет параметр, исполняет локальную логику и передаёт данные по радиоканалу
- Базовая станция (LoRaWAN/Mesh) или сеть оператора (NB-IoT/LTE) принимает данные
- ROSSMA.NETS — единый сервер сети: все стандарты связи приходят в одну точку независимо от технологии
- ROSSMA.NETS HMI — собственная SCADA: визуализация, уставки, алерты
Никаких кабелей, траншей и лотков. Монтаж одного устройства — 15–30 минут (закрепить, включить, зарегистрировать в сети). Важно: устройства РОССМА работают на едином проприетарном защищённом протоколе поверх любого стандарта связи (LoRaWAN, NB-IoT, LTE, 868 МГц Mesh) — клиент не привязан к оператору и может комбинировать технологии на одном объекте.
Сравнительная таблица: РОССМА vs проводная SCADA
| Параметр | РОССМА (беспроводной) | Проводная SCADA |
|---|---|---|
| Стоимость датчика | 85 000 ₽ | 42 500 ₽ |
| Кабель на 1 точку | 0 ₽ | 100 000 ₽ |
| Монтаж на 1 точку | 15 000 ₽ | 52 500 ₽ (×3,5) |
| Итого на 1 точку | ~100 000 ₽ | ~195 000 ₽ |
| Время монтажа площадки | 1–2 дня | 2–4 недели |
| Добавление новых точек | Минуты | Недели (новый кабель) |
| Обслуживание кабеля | Нет | Раскопки, замена |
| Работа при повреждении | Остальные устройства работают | Обрыв кабеля = потеря данных |
| Автономность | Edge-логика, архив 50 000 записей | Зависит от питания и связи |
Почему беспроводной датчик дороже проводного вдвое?
Закономерный вопрос: 85 000 vs 42 500 ₽. Разница не в наценке, а в том, что беспроводное устройство РОССМА — это не «датчик с радиомодулем», а автономный edge-контроллер: встроенный радиомодуль, сменная батарея (~3 года), собственный процессор с логикой уставок и архивом, отсутствие отдельного трансмиттера 4–20 мА и барьеров искрозащиты. Проводной датчик дешевле «в железе», но требует вокруг себя инфраструктуру на 150 000+ ₽. Сравнивать корректно не цену датчика, а стоимость точки целиком — и тут беспроводной дешевле вдвое.
TCO за 7 лет: считаем не CapEx, а полную стоимость владения
Капзатраты — только половина истории. На горизонте эксплуатации у проводной системы появляются регулярные расходы на обслуживание кабельных трасс, у беспроводной — разовая замена батарей. Полная стоимость владения одной точкой за 7 лет:
| Статья (7 лет) | РОССМА | Проводная SCADA |
|---|---|---|
| CapEx (точка целиком) | 100 000 ₽ | 195 000 ₽ |
| Обслуживание кабеля/трассы | 0 ₽ | ~70 000 ₽ (ремонты, ревизии) |
| Замена батареи | ~6 000 ₽ (2 замены за 7 лет) | — |
| Простои из-за обрывов | ≈0 (автономный буфер) | Потеря данных до ремонта |
| TCO за 7 лет | ~106 000 ₽ | ~265 000 ₽ |
Разрыв на дистанции увеличивается: чем дольше эксплуатация, тем дороже обходится проводная инфраструктура. Окупаемость перехода на пилотном объекте — как правило в первый же год за счёт экономии на кабеле и монтаже.
Когда экономия максимальна: чувствительность к расстоянию
Главный драйвер экономии — длина кабельной трассы. Чем дальше датчик от шкафа, тем выгоднее беспроводное решение. И наоборот — на коротких трассах разница сокращается:
| Расстояние до точки | Проводная (точка) | РОССМА (точка) | Выгода |
|---|---|---|---|
| 30 м (рядом со шкафом) | ~110 000 ₽ | ~100 000 ₽ | ~10% (паритет) |
| 100 м | ~150 000 ₽ | ~100 000 ₽ | ~33% |
| 200 м (типично) | ~195 000 ₽ | ~100 000 ₽ | ~49% |
| 500 м (удалённый объект) | ~330 000 ₽ | ~100 000 ₽ | ~70% |
Вывод: на коротких трассах (<50 м) проводное подключение конкурентно по цене; на дистанциях от 100 м и для удалённых объектов беспроводной IoT выигрывает кратно. Для распределённых месторождений с километрами между кустами альтернативы беспроводу практически нет.
Автономная работа при потере связи — ключевое отличие
Большинство IoT-датчиков — «тупые» передатчики: нет связи — нет данных и нет управления. Устройства РОССМА — edge-контроллеры с автономной логикой. При потере связи с базовой станцией устройство:
- Продолжает измерения по расписанию
- Сохраняет данные в буфер (до 50 000 записей)
- Контролирует уставки и управляет выходами (реле) самостоятельно — технологический процесс не останавливается
- При восстановлении связи автоматически передаёт накопленный архив на верхний уровень
Проводная система при обрыве кабеля просто теряет данные до ремонта. Это не «датчик», а распределённая автоматика, устойчивая к отказам канала связи.
Безопасность беспроводной передачи
Возражение №1 против беспровода в промышленности — «это небезопасно». На практике корректно настроенная беспроводная сеть защищена не хуже, а часто лучше проводной:
- Сквозное шифрование — данные шифруются на устройстве (AES-128 в LoRaWAN) и расшифровываются только на сервере сети; перехват радиоэфира бесполезен
- Приватная сеть — базовые станции и ROSSMA.NETS разворачиваются в контуре предприятия, без выхода в публичный интернет
- Собственный протокол — проприетарный защищённый протокол РОССМА, а не открытый стек, который проще атаковать
- Аутентификация устройств — каждое устройство регистрируется в сети по ключам; чужое устройство не подключится
Для сравнения: проводные Modbus RTU и HART исторически передают данные без шифрования — физический доступ к кабелю даёт доступ к трафику.
Взрывозащита и работа в опасных зонах
Для нефтегаза и нефтехимии мониторинг идёт во взрывоопасных зонах — и это обязательное требование, а не опция. Устройства РОССМА имеют исполнение для опасных зон:
- Взрывозащита Ex d (взрывонепроницаемая оболочка) и искробезопасные цепи
- Соответствие ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», маркировка РОСС
- Совместимость с международными схемами ATEX / IECEx для экспортных проектов
- Рабочий диапазон −55…+85 °C — шире стандартного −40…+85 °C, для Крайнего Севера
Это позволяет ставить беспроводные устройства там же, где раньше требовался дорогой взрывозащищённый проводной КИП с барьерами искрозащиты.
Когда проводная АСУ ТП всё ещё оправдана
Беспроводной IoT — не «серебряная пуля». Честно о том, где проводное решение пока остаётся стандартом:
- Быстрые контуры регулирования — ПИД-регулирование с откликом в десятки миллисекунд (например, противопомпажное регулирование компрессоров) требует детерминированной проводной связи
- Сертифицированные системы ПАЗ/ESD уровня SIL 2–3 — функции аварийного останова, как правило, исполняются на проводных контурах безопасности
- Очень короткие трассы (<30–50 м) рядом со шкафом — экономия минимальна
- Существующая исправная кабельная инфраструктура — менять рабочую проводку без причины нет смысла; беспровод выгоден на новых и реконструируемых объектах
Оптимальная стратегия — гибрид: критичные быстрые контуры и ПАЗ оставляют проводными, а массовый мониторинг, телеметрию и удалённые объекты переводят на беспроводной IoT. Именно так строятся реальные внедрения РОССМА.
Расчёт: 100 точек на кустовой площадке
Полная стоимость оснащения типичной кустовой площадки нефтяного месторождения:
| Статья | РОССМА (100 точек) | Проводная SCADA (100 точек) |
|---|---|---|
| Датчики | 8 500 000 ₽ | 4 250 000 ₽ |
| Кабельные трассы (траншеи или эстакады на сваях) | 0 ₽ | 13 000 000 ₽ |
| Базовые станции | 360 000 ₽ (2 шт.) | — |
| Шкаф управления | — | 2 000 000 ₽ |
| Монтаж | 1 500 000 ₽ | 5 250 000 ₽ |
| Оптическая сеть: муфты, кроссы ODF, сварка ОВ, медиаконвертеры, пром. коммутаторы SFP, полевые RTU | — | 4 500 000 ₽ |
| SCADA-платформа | 150 000 ₽ | 1 500 000 ₽ |
| ИТОГО | 10 510 000 ₽ | 30 500 000 ₽ |
| Экономия | 19 990 000 ₽ (65%) | |
Срок монтажа сокращается с 4 недель до 2 дней. Рассчитайте экономию для вашего объекта.
Кейс: ЛУКОЙЛ — 5 000+ устройств РОССМА
Крупнейшее внедрение РОССМА — мониторинг кустовых площадок ЛУКОЙЛа на нефтяных месторождениях. Более 5 000 беспроводных устройств давления и температуры на скважинах, АГЗУ, трубопроводах и дюкерных переходах.
- Температура зимой до −50 °C (устройства РОССМА работают до −55 °C)
- Расстояния между кустами — километры (LoRaWAN: до 15 км)
- Замена проводной телеметрии без остановки добычи — поэтапно, параллельно действующей системе
- Интеграция с существующей SCADA через Modbus RTU — без замены верхнего уровня
- Результат: монтаж точки за минуты вместо недель, отсутствие земляных работ, кабельных эстакад и обрывов на распределённых объектах Крайнего Севера
Кейс: Т Плюс — мониторинг теплосетей
Беспроводной IoT работает не только в нефтегазе. В теплоснабжении для Т Плюс (Пермь, Екатеринбург) устройства РОССМА мониторят теплосети: теплосчётчики по Modbus, датчики температуры 1-Wire, импульсные счётчики и детекторы протечек.
- Городская инфраструктура — прокладка кабеля по улицам и подвалам недопустимо дорога и долга
- Беспроводные устройства ставятся в ИТП и колодцах за минуты, без вскрытия трасс
- Раннее обнаружение протечек снижает потери теплоносителя и аварийность
Всего у РОССМА — 12+ крупных внедрений и 10 000+ устройств в нефтегазе, нефтехимии и ЖКХ (ЛУКОЙЛ, Газпром Нефть, Татнефть, СИБУР, Сургутнефтегаз и др.).
Как начать переход на беспроводной мониторинг
- Выберите пилотный объект — кустовая площадка, насосная станция, участок трубопровода
- Определите параметры — давление, температура, уровень, вибрация
- Спланируйте сеть — LPWAN Network Planner для расчёта покрытия
- Установите пилот — 10–50 устройств параллельно проводной системе
- Оцените результат — сравните данные, экономику, удобство
- Масштабируйте — поэтапный переход на остальные объекты
Частые вопросы
Насколько надёжен беспроводной канал на промышленном объекте?
LoRaWAN устойчив к помехам и металлическим конструкциям за счёт узкополосной модуляции и большого запаса по дальности (до 15 км в прямой видимости, сотни метров в плотной застройке). При кратковременной потере связи устройства РОССМА продолжают работу автономно и досылают архив при восстановлении — данные не теряются.
Как часто нужно менять батареи?
Сменная батарея служит около 3 лет (зависит от частоты опроса и условий эксплуатации). Замена выполняется за минуты в рамках регламентного обслуживания, стоит несколько тысяч рублей и не требует раскопок или остановки процесса.
Это безопасно с точки зрения кибербезопасности?
Да. Данные шифруются на устройстве (AES-128) и расшифровываются только на сервере сети, сеть разворачивается в приватном контуре предприятия без выхода в интернет, устройства аутентифицируются по ключам. Проводные Modbus/HART, напротив, часто передают данные без шифрования.
Можно ли интегрировать с нашей действующей SCADA?
Да. ROSSMA.NETS отдаёт данные по Modbus RTU/TCP и OPC, поэтому беспроводные устройства подключаются к существующему верхнему уровню без его замены — как в проекте ЛУКОЙЛа.
Подходит ли это для взрывоопасных зон?
Да. Устройства РОССМА выпускаются во взрывозащищённом исполнении Ex d по ТР ТС 012/2011 (совместимо с ATEX/IECEx) и работают в диапазоне −55…+85 °C.
Что выгоднее — заменить всё сразу или переходить поэтапно?
Поэтапно. Начните с пилота на 10–50 точек параллельно проводной системе, сравните экономику и данные, затем масштабируйте. Критичные быстрые контуры и ПАЗ можно оставить проводными (гибридная схема).
