LoRaWAN vs WirelessHART vs NB-IoT: какой протокол выбрать для промышленного мониторинга
Техническое сравнение LoRaWAN, WirelessHART и NB-IoT: дальность, батарея, стоимость, топология. Матрица выбора по отраслям. Mesh 868 МГц — четвёртый вариант.
Выбор протокола беспроводной связи — одно из первых и важнейших решений при проектировании системы промышленного мониторинга. WirelessHART, LoRaWAN и NB-IoT — три основных варианта, каждый со своей философией, ограничениями и экономикой. Отдельно стоит собственная mesh-сеть РОССМА на 868 МГц. В этой статье разбираем технические различия и даём практические рекомендации по выбору.
Три протокола — три подхода к промышленному IoT
Все три протокола решают одну задачу — беспроводная передача данных от датчиков к платформе сбора. Но делают это принципиально по-разному:
- WirelessHART — промышленный mesh-протокол, разработанный HART Communication Foundation. Фокус на совместимости с существующими HART-инструментами
- LoRaWAN — LPWAN-протокол с открытым стандартом (LoRa Alliance). Фокус на дальности и энергоэффективности
- NB-IoT — стандарт 3GPP, работает через инфраструктуру сотовых операторов. Фокус на покрытии без собственной инфраструктуры
WirelessHART: промышленный стандарт с ограничениями
WirelessHART (IEC 62591) работает на частоте 2.4 ГГц и использует mesh-топологию: каждый узел может ретранслировать данные соседних узлов. Основные характеристики:
- Частота: 2.4 ГГц (ISM, нелицензируемая)
- Дальность: 100–250 м между узлами
- Топология: Mesh (самоорганизующаяся)
- Макс. узлов: 100 на шлюз
- Батарея: 3–5 лет (активное ретранслирование расходует энергию)
- Пропускная способность: 250 kbps (канал), ~1 kbps на узел
Достоинства: надёжность mesh (множественные маршруты), обратная совместимость с проводным HART, зрелость стандарта (с 2007 года).
Ограничения: малая дальность (2.4 ГГц плохо проникает через металл), лимит 100 узлов, высокая стоимость (экосистема Emerson/ABB), ограниченная автономность из-за mesh-ретрансляции.
NB-IoT: операторская инфраструктура для IoT
NB-IoT (Narrowband IoT) — стандарт 3GPP, использующий инфраструктуру сотовых операторов (МТС, МегаФон, Билайн, Ростелеком). Характеристики:
- Частота: лицензируемые LTE-полосы (800/900 МГц)
- Дальность: 1–10 км (зависит от оператора)
- Топология: Звезда (устройство → базовая станция оператора)
- Пропускная способность: до 50 kbps (downlink), до 20 kbps (uplink)
- Батарея: 5–10 лет (зависит от частоты передачи)
- Абонентская плата: 300 ₽/мес за SIM-карту
Достоинства: не нужна собственная инфраструктура, покрытие в городах и вдоль трасс, лицензируемый спектр (нет помех).
Ограничения: зависимость от оператора (привязка к поставщику), абонплата за каждое устройство, нет покрытия в удалённых районах (месторождения, тундра), задержки могут быть непредсказуемыми.
Смежные стандарты: в семействе 3GPP есть также LTE-M (выше пропускная способность и поддержка мобильности, чем у NB-IoT) и набирающий обороты 5G RedCap — «облегчённый» 5G для IoT-устройств. В России они пока развёрнуты операторами слабее, чем NB-IoT, но именно в их сторону движется развитие операторских LPWAN-сетей — это стоит учитывать в долгосрочных проектах.
LoRaWAN: баланс дальности, автономности и стоимости
LoRaWAN (Long Range Wide Area Network) — открытый стандарт LoRa Alliance, использующий sub-GHz частоты. Характеристики:
- Частота: 868 МГц (RU/EU, нелицензируемая ISM)
- Дальность: 5–15 км (открытая местность), 2–5 км (город)
- Топология: Звезда (устройство → базовая станция)
- Макс. узлов: 1 000+ на базовую станцию
- Батарея: до 10 лет (нет ретрансляции, низкое энергопотребление)
- Пропускная способность: до 50 kbps
- Абонентская плата: 0 ₽ (собственная инфраструктура)
Достоинства: максимальная дальность среди трёх протоколов, 10 лет автономности, тысячи устройств на одну БС, открытый стандарт (нет привязки к поставщику), sub-GHz лучше проникает через стены и металл.
Ограничения: нужна собственная базовая станция, ограниченная пропускная способность (не для видео/аудио), ISM-полоса (возможны помехи в городе).

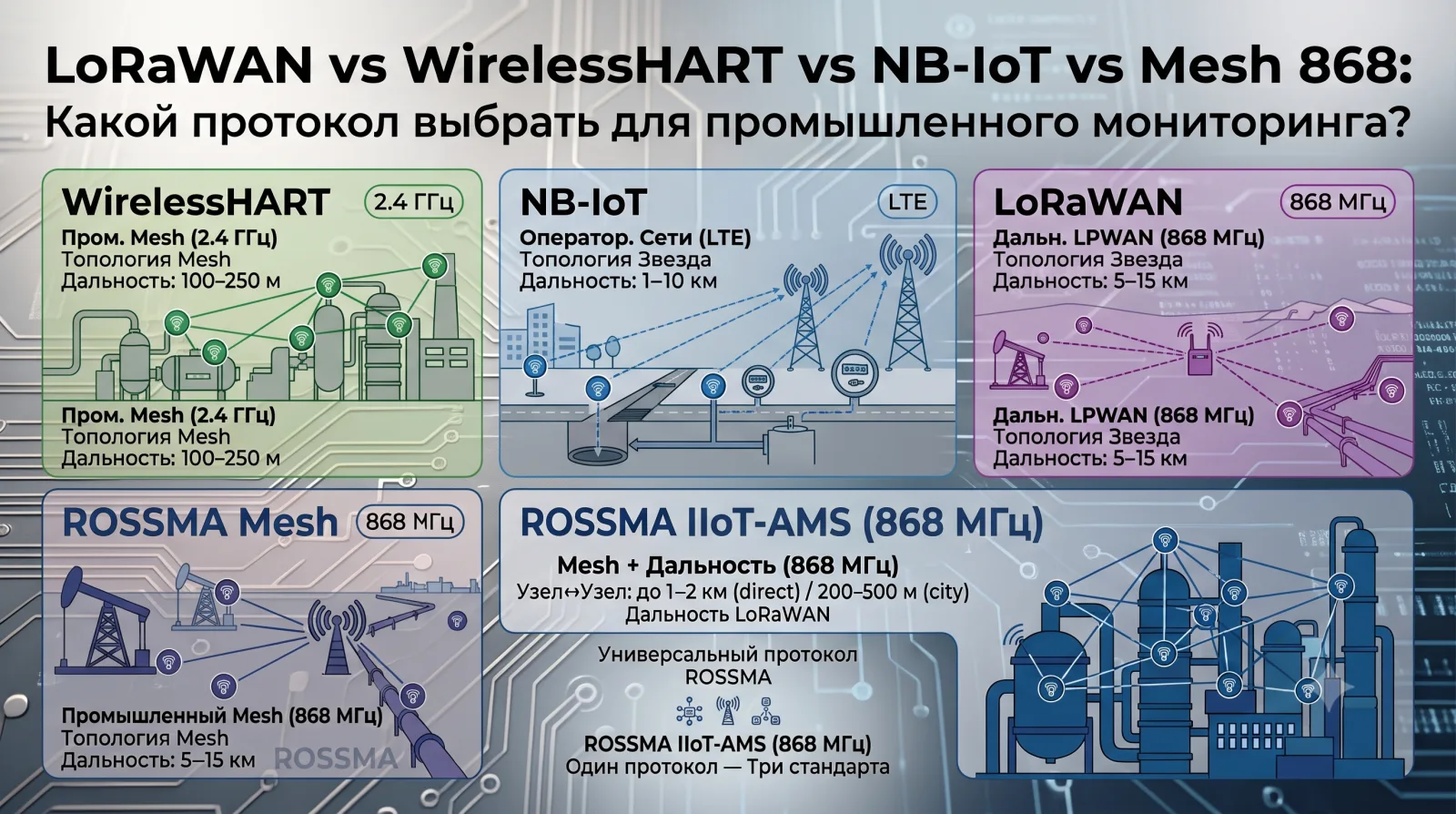

Сравнительная таблица протоколов
Четвёртая колонка — собственная mesh-сеть РОССМА на 868 МГц, построенная на базе LoRaWAN-инфраструктуры (подробнее в разделе ниже).
| Параметр | LoRaWAN | WirelessHART | NB-IoT | Mesh 868 (РОССМА) |
|---|---|---|---|---|
| Частота | 868 МГц (свободная) | 2.4 ГГц (свободная) | LTE-полосы (лицензируемая) | 868 МГц (свободная) |
| Дальность | 5–15 км | 100–250 м | 1–10 км | до 1–2 км (прямая видимость) / 200–500 м (застройка) |
| Топология | Звезда | Mesh | Звезда (оператор) | Mesh (узлы + БС, БС↔БС) |
| Узлов на БС | 1 000+ | 100 | Зависит от оператора | сотни |
| Батарея | до 10 лет | 3–5 лет | 5–10 лет | до 10 лет |
| Абонплата | 0 ₽ | 0 ₽ | 300 ₽/мес (SIM) | 0 ₽ |
| Нужна своя инфраструктура | Да (БС) | Да (шлюз) | Нет | Да (БС/шлюз) |
| Проникновение через преграды | Отличное | Среднее | Хорошее | Отличное |
| Привязка к поставщику | Нет (открытый) | Emerson/ABB | Оператор связи | РОССМА (единая платформа) |
| Задержка | 1–5 сек | 1–30 сек (TDMA) | 1–10 сек (непредсказуемо) | 1–10 сек |
| Стоимость БС/шлюза | 180 000 ₽ | 500 000 ₽ | — | 180 000 ₽ / шлюз 35 000–125 000 ₽ |
РОССМА: один протокол — три стандарта связи
Уникальная особенность платформы РОССМА IIoT-AMS — универсальный протокол, работающий поверх нескольких физических стандартов связи. Один и тот же датчик может работать через:
- LoRaWAN — для объектов с собственной инфраструктурой (месторождения, заводы)
- NB-IoT — для объектов в зоне покрытия оператора (городские сети, транспорт)
- LTE — для задач с высокой пропускной способностью
- 868 МГц Mesh — для объектов без какой-либо инфраструктуры
Это означает отсутствие привязки к поставщику на уровне протокола. Если на объекте развёрнут LoRaWAN, а позже появилось покрытие NB-IoT — можно перевести часть устройств без замены оборудования.
Mesh 868 МГц — четвёртый вариант от РОССМА
Помимо трёх стандартных протоколов, РОССМА предлагает собственную mesh-сеть на частоте 868 МГц. Она сочетает преимущества mesh-топологии WirelessHART (надёжность, самовосстановление) с дальностью sub-GHz: звено «узел↔узел» работает до 1–2 км в прямой видимости и 200–500 м в плотной застройке — против 100–250 м у WirelessHART на 2.4 ГГц.
Ретрансляция в Mesh 868 работает на двух уровнях: между датчиками-узлами и между базовыми станциями, в том числе напрямую друг с другом (БС↔БС). Это даёт отказоустойчивость — при потере одного маршрута трафик автоматически идёт в обход — и позволяет наращивать зону покрытия, добавляя базовые станции, без прокладки магистральной инфраструктуры между ними.
Mesh 868 строится на базе той же LoRaWAN-инфраструктуры, поэтому базовая станция — общая с LoRaWAN (180 000 ₽), а mesh-узлы (шлюзы-ретрансляторы) стоят от 35 000 до 125 000 ₽ в зависимости от функционала и исполнения. Это позволяет начать с обычной LoRaWAN-сети и добавить mesh-сегмент там, где появляются «слепые зоны» или плотные металлоконструкции, — без смены платформы.
Оптимально для плотных объектов: НПЗ, компрессорные станции, химические производства, где оборудование расположено близко, но нужна устойчивая связь через металлические конструкции.
Матрица выбора по отраслям
| Отрасль / объект | Рекомендуемый протокол | Почему |
|---|---|---|
| Нефтегаз (месторождения) | LoRaWAN | Большие расстояния, нет покрытия операторов |
| Нефтегаз (НПЗ) | Mesh 868 или LoRaWAN | Плотная застройка, металлические конструкции |
| ЖКХ (город) | NB-IoT или LoRaWAN | Покрытие оператора в городе, распределённые объекты |
| Трубопроводы | LoRaWAN | Линейный объект, 5–15 км покрытия на БС |
| Тепловые сети | NB-IoT | Городская инфраструктура, низкая плотность точек |
| Горнодобыча (открытая) | LoRaWAN | Большая территория, отсутствие операторов |
| Шахты (подземные) | Mesh 868 | Нет прямой видимости, нужна ретрансляция |
| Smart City | NB-IoT или LoRaWAN | Покрытие, масштаб, низкое обслуживание |
Практические рекомендации
При выборе протокола руководствуйтесь тремя критериями:
- Расстояние — если точки мониторинга разнесены на километры → LoRaWAN. Если в пределах 200 м → можно WirelessHART или Mesh
- Инфраструктура — если есть покрытие NB-IoT и не хотите строить свою → NB-IoT. Если объект удалённый → LoRaWAN с собственной БС
- Масштаб — если больше 100 точек → LoRaWAN (WirelessHART упрётся в лимит шлюза)
Платформа РОССМА позволяет комбинировать протоколы на одном объекте: LoRaWAN для удалённых площадок, NB-IoT для городских объектов, Mesh для плотных зон. Спланируйте сеть с помощью LPWAN Network Planner.
Частые вопросы
Какой протокол выбрать для удалённого месторождения без сотовой связи?
LoRaWAN — дальность 5–15 км и собственная базовая станция закрывают территорию без оператора и абонентской платы. Для участков с плотными металлоконструкциями (кустовые площадки, насосные, узлы учёта) добавляют сегмент Mesh 868, который ретранслирует сигнал между узлами там, где нет прямой видимости до БС.
Можно ли совмещать несколько протоколов на одном объекте?
Да. Платформа РОССМА IIoT-AMS использует единый протокол поверх разных физических каналов — один и тот же датчик работает через LoRaWAN, NB-IoT, LTE или Mesh 868. На одном объекте LoRaWAN закрывает удалённые площадки, NB-IoT — городские точки в зоне покрытия оператора, а Mesh 868 — плотные зоны с металлоконструкциями.
WirelessHART или Mesh 868 для НПЗ?
Обе технологии используют mesh, но Mesh 868 работает на sub-GHz (868 МГц) — лучше проникает через металл и даёт 200–500 м между узлами против 100–250 м у WirelessHART на 2.4 ГГц. В прямой видимости звено «узел↔узел» дотягивает до 1–2 км. Дополнительно: ретрансляция идёт не только через узлы, но и через базовые станции (в том числе между собой), нет привязки к экосистеме Emerson/ABB, нет жёсткого лимита в 100 узлов на шлюз и ниже стоимость владения.
Чем NB-IoT отличается от LoRaWAN по стоимости владения?
NB-IoT не требует своей инфраструктуры, но берёт абонентскую плату за каждую SIM-карту (~300 ₽/мес на устройство). На парке из 100 устройств это около 360 000 ₽ в год. LoRaWAN — разовая базовая станция (~180 000 ₽) и 0 ₽ за устройство, поэтому начиная с нескольких десятков точек выходит ощутимо дешевле в долгосрочной перспективе.
Что такое Mesh 868 и зачем он, если уже есть LoRaWAN?
Mesh 868 — собственная mesh-сеть РОССМА на 868 МГц, построенная на базе LoRaWAN-инфраструктуры. Обычный LoRaWAN использует топологию «звезда» и требует прямой видимости до базовой станции. Mesh 868 добавляет ретрансляцию между узлами для объектов без прямой видимости — шахты, многоуровневые установки, плотные цеха. Базовая станция при этом общая с LoRaWAN.
Поддерживает ли РОССМА переход с одного протокола на другой без замены датчиков?
Да. Протокол РОССМА абстрагирован от физического канала связи: если на объекте развёрнут LoRaWAN, а позже появилось покрытие NB-IoT, часть устройств можно перевести на оператора без замены оборудования. Это устраняет привязку к поставщику на уровне протокола и защищает инвестиции в датчики.
