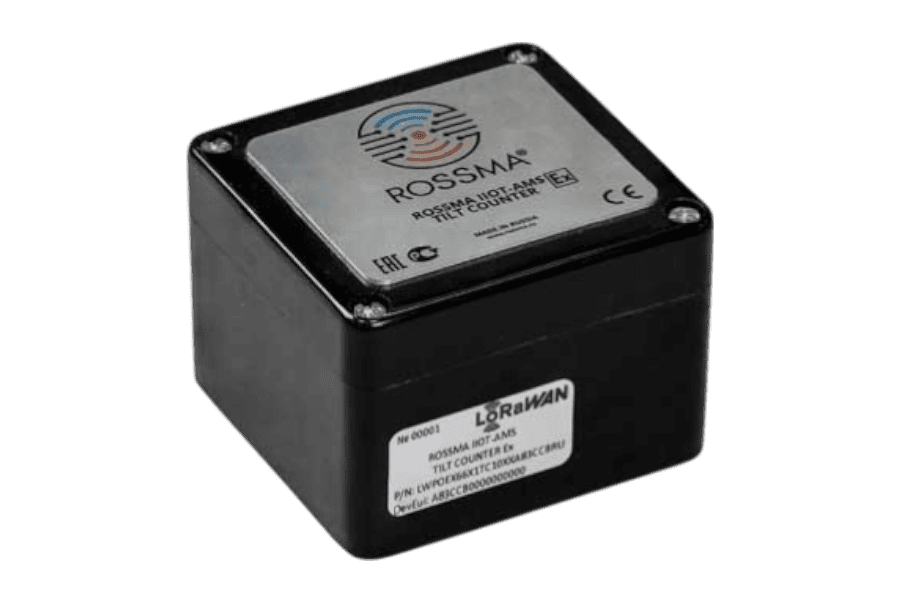

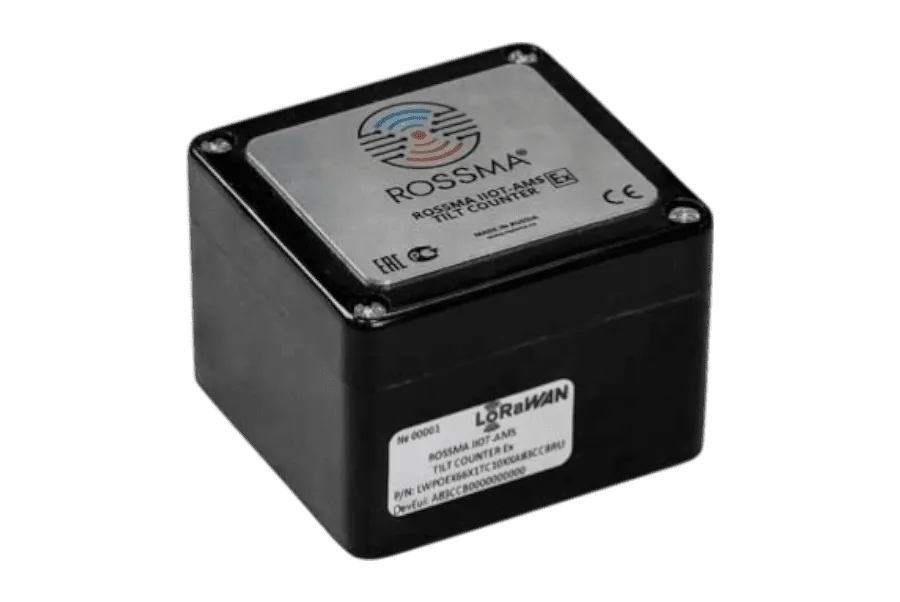

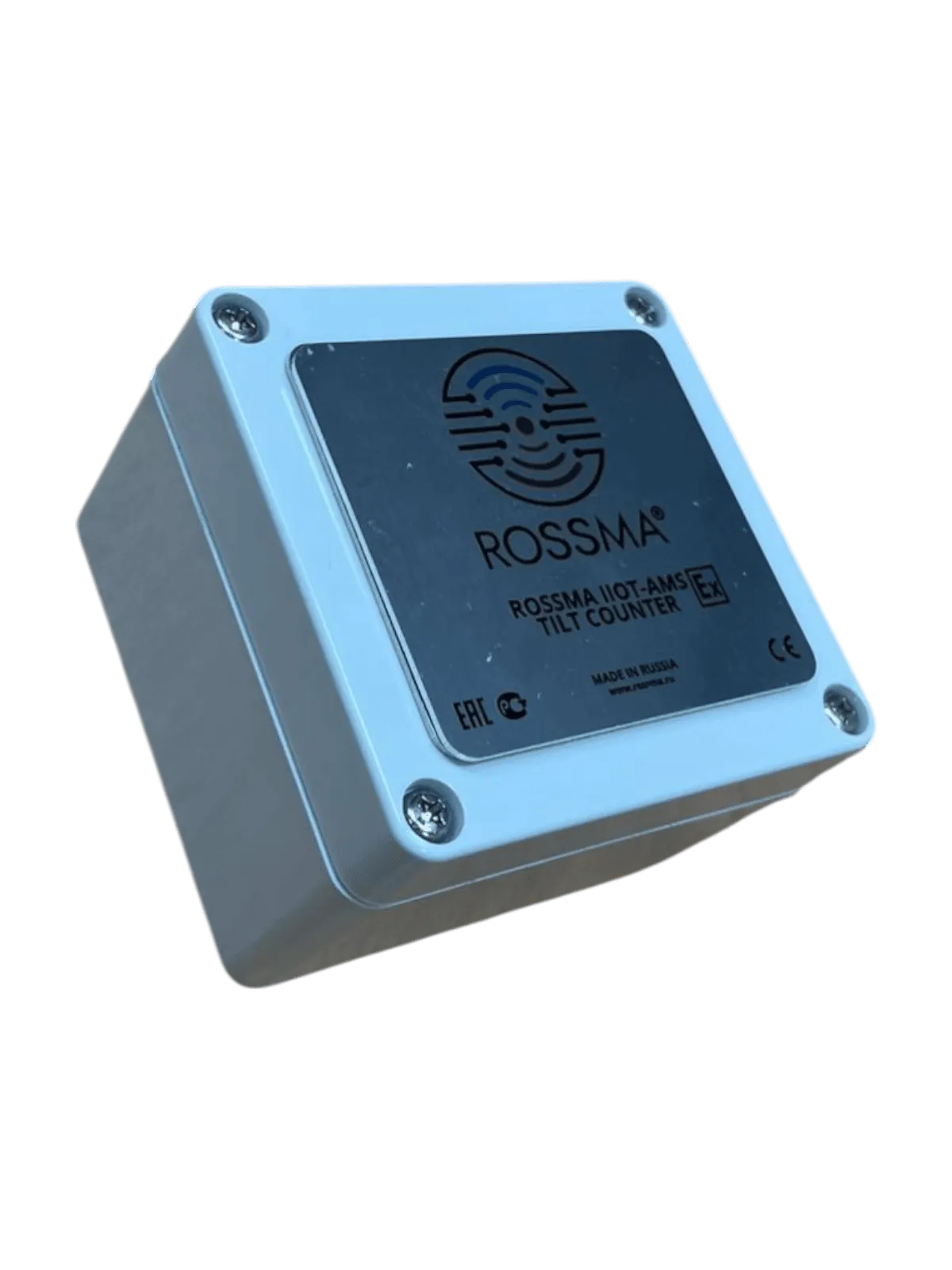

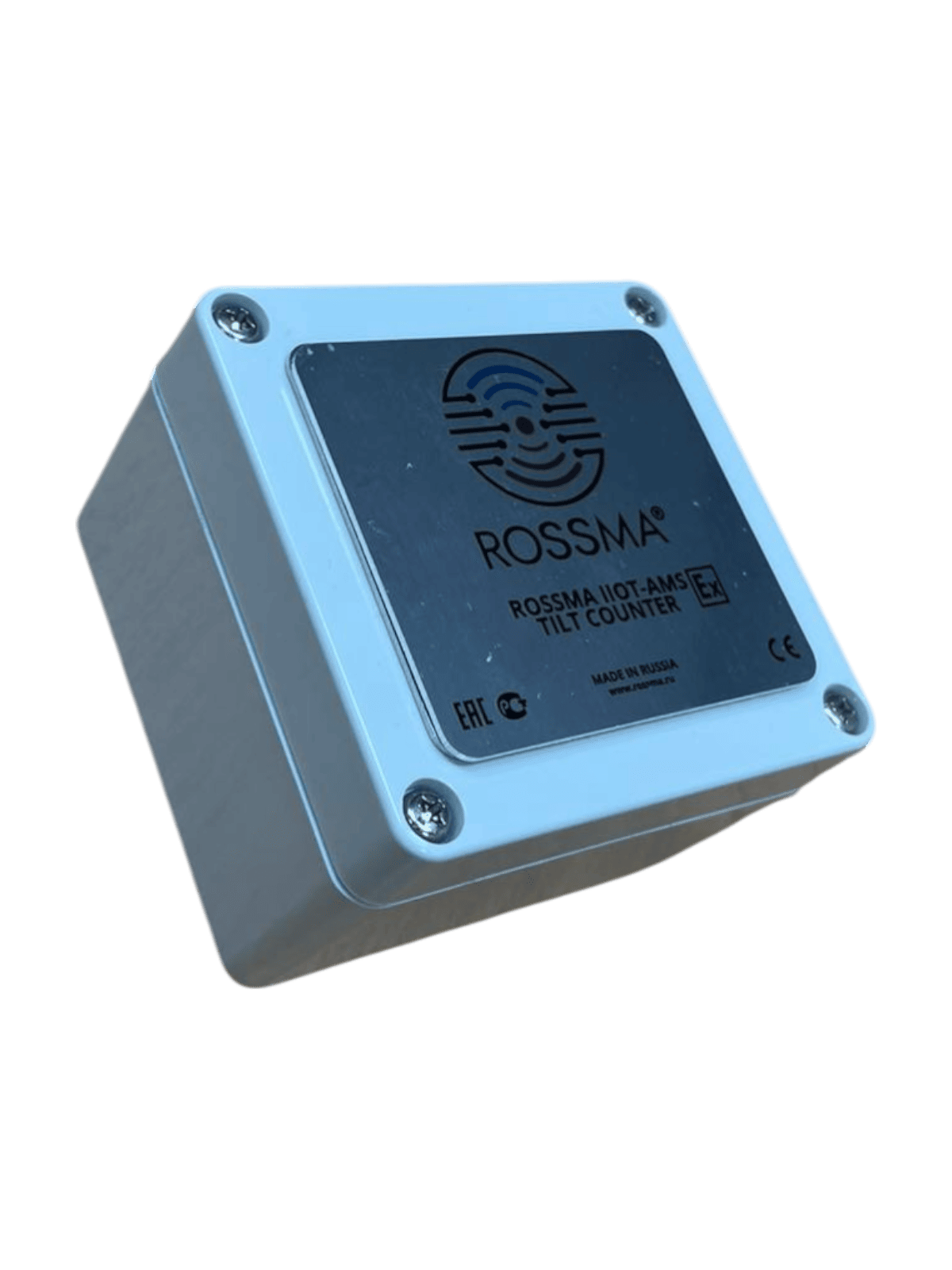

Коммутатор ROSSMA IIOT-AMS TILT COUNTER регистрирует наклон корпуса коммутатора на угол более 15 градусов и выполняет подсчет наклонов. Коммутатор работает в автономном режиме и обеспечивает беспроводную передачу данных по сети LoRaWAN или NB-IoT.

Назначение

Предназначен для работы с устройствами и механизмами, где необходимо контролировать наличие качания (наклона) подвижных частей. В составе имеет два чувствительных элемента для регистрации наклонов.

Коммутатор может использоваться на объектах промышленных предприятий, инфраструктуре объектов жилищно-коммунального хозяйства, в труднодоступных местах (колодцах, подвалах). Коммутатор имеет возможность установки контрольно-измерительных приборов в местах, где отсутствует электропитание, работает в сложных климатических и погодных условиях.

Оборудование внесено в реестр Министерства промышленности и торговли Российской Федерации, как оборудование, производимое на территории Российской Федерации (Заключение 48859/11 от 11.06.2021).

Калькулятор жизни батареи 🔋

Возможности

• Подсчет и суммирование количества наклонов корпуса (непрерывно)
• Два независимых чувствительных сенсора для регистрации качания
• Угол срабатывания: более 15 градусов
• Автономная работа от встроенной батареи до 10 лет
• Передача данных по беспроводной сети LoRaWAN/NB-IoT
• Встроенный датчик температуры
• Контроль напряжения батареи
• Настраиваемый период передачи данных (от 1 минуты)
• Поддержка ADR (Adaptive Data Rate)
• Энергонезависимая память для хранения данных

Технические характеристики

Общие характеристики

• Количество сенсоров: 2 (два чувствительных элемента)
• Угол срабатывания: более 15 градусов
• Диапазон рабочих температур: -55…+85°С
• Встроенный датчик температуры: да (отправка при каждом выходе на связь)
• Измерение заряда батареи: да (отправка при каждом выходе на связь)
• Тип антенны: внутренняя
• Размеры корпуса: 75×70×55 мм
• Крепление: непосредственно к датчику, стяжками к опоре, на DIN-рейку, настенное

Питание

• Напряжение: 3,6 В (встроенный элемент питания)
• Типоразмер: D
• Емкость: 1200/6000/9000/14000/19000/20000 mAh (в зависимости от комплектации)
• Стандартная емкость: 14000 mAh (14 А/ч)
• Максимальная емкость: 20000 mAh (20 А/ч)
• Ресурс батареи: до 40 000 пакетов данных ± 10%
• Срок службы: до 10 лет при отправке 1 раз в сутки

Характеристики LoRaWAN

• Класс устройства: A
• Активация: OTAA/ABP (настраивается), ABP – по умолчанию
• Выходная мощность: до 100 мВт (настраивается), по умолчанию 25 мВт
• Чувствительность: -138 dBm
• Дальность радиосвязи:
  • до 5 км в городской застройке
  • до 15 км в сельской местности
• Частотный план: RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865, произвольный (на основе EU868) — настраивается

Характеристики NB-IoT

• Скорость обмена:
  • 25/20 kbps (single-tone) DL/UL
  • 60 kbps (multi-tone)
• Радиочастотные диапазоны: B1/2/3/5/8/12/13/17/18/19/20/25/26/28/66/70

Алгоритм работы

Подсчет и суммирование количества наклонов корпуса осуществляется постоянно. Передача пакета с подсчитанными данными осуществляется по беспроводной сети с периодом от 1 минуты.

Рекомендация: Не устанавливайте дискретность менее 1 минуты для обеспечения продолжительного энергонезависимого режима работы.

Режимы работы

С подтверждением доставки (Confirmed):

• Коммутатор отправляет следующий пакет только после получения подтверждения о доставке предыдущего
• Если подтверждение не получено после 3 переповторов, сеанс связи завершается
• Непереданные данные записываются в память и передаются при следующем сеансе связи
• Преимущество: гарантированная доставка данных
• Недостаток: повышенное энергопотребление

Без подтверждения (Unconfirmed):

• Коммутатор отправляет данные с заданной дискретностью
• Проверки доставки пакетов нет
• Непереданных пакетов в памяти не остаётся
• Преимущество: минимальное энергопотребление
• Недостаток: возможна потеря данных

Настройка периода передачи

Период передачи данных настраивается специальными командами по беспроводной сети:

• По умолчанию: 1 раз в 15 минут
• Минимум: 1 минута (не рекомендуется для длительной автономной работы)
• Максимум: не ограничен

Управление временем выхода на связь осуществляется при помощи сервера сети LoRaWAN и может быть скорректировано по команде.

Индикация

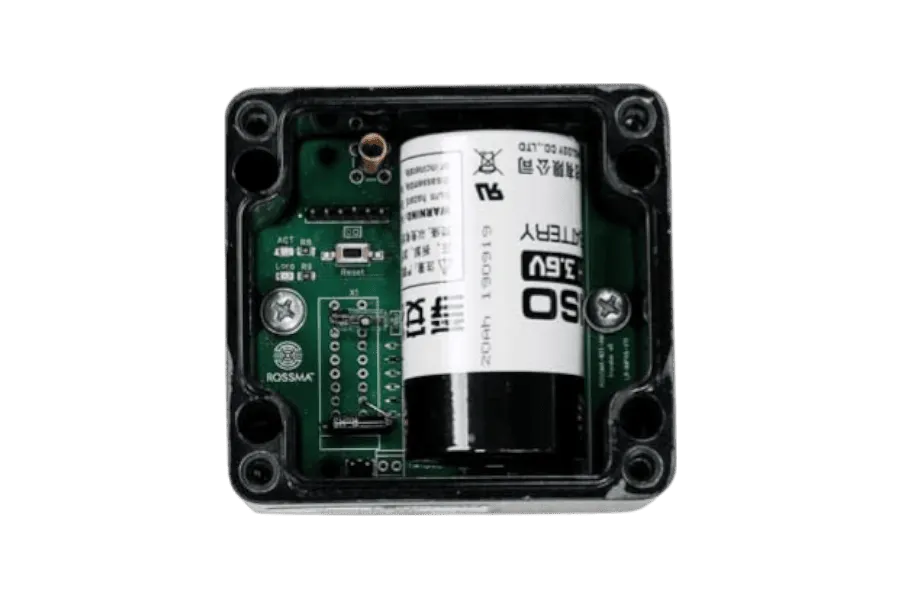

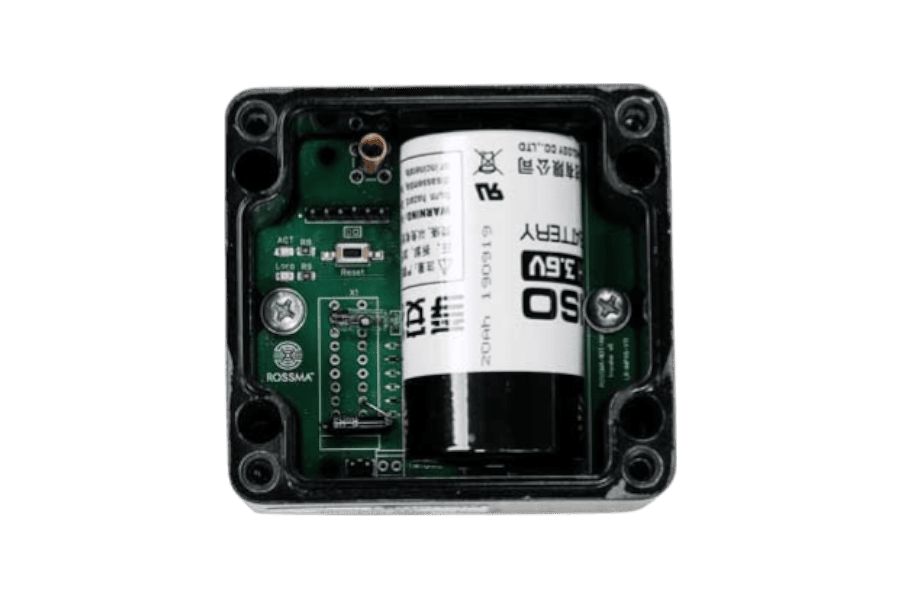

На коммутаторе ROSSMA IIOT-AMS TILT COUNTER расположены индикаторы:

• ACT – регистрация наклона (сработка датчика)
• LoRa – отправка/получение данных по сети LoRaWAN

На коммутаторе установлена кнопка RESET – сброс устройства, при нажатии на которую происходит перезагрузка устройства.

Первый запуск

ВАЖНО: Для обеспечения правильного функционирования, установка и настройка коммутатора должна осуществляться квалифицированным персоналом.

Подключение коммутатора к питанию необходимо в следующем порядке:

1. Определите место установки на контролируемом механизме
2. Убедитесь, что поверхность крепления чистая и сухая

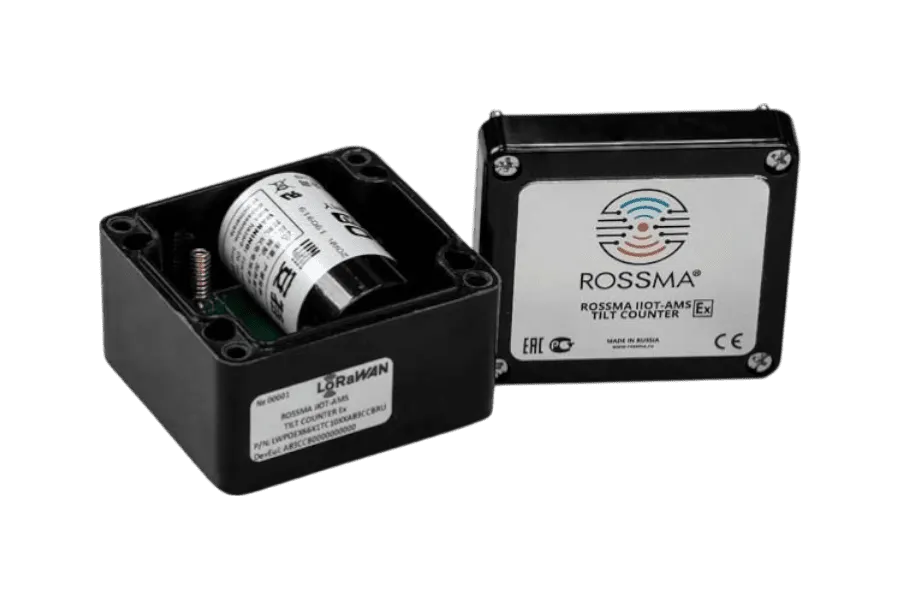

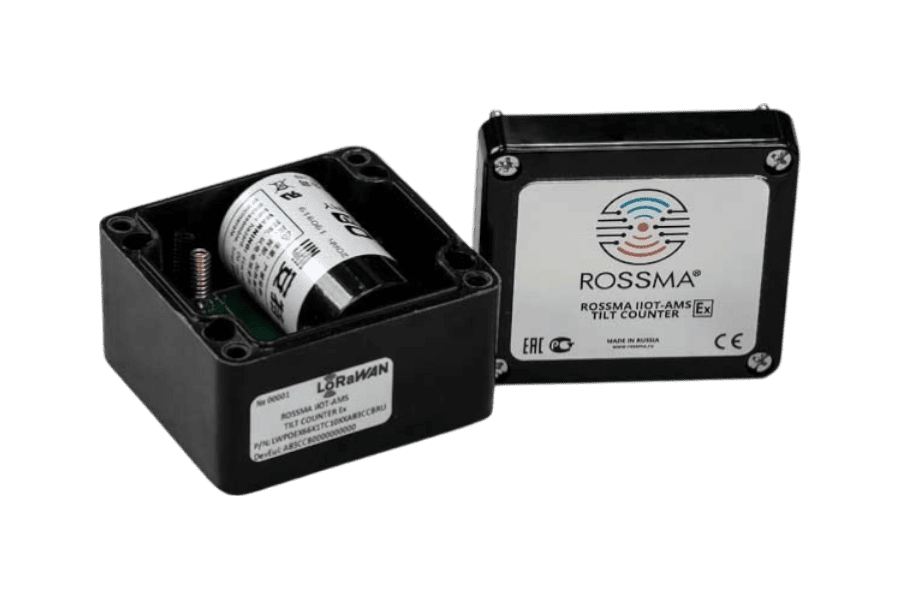

3. Отвернуть винты (4 шт), фиксирующие крышку на основании корпуса
4. Снять крышку
5. Установить джампер на контакты включения
6. Проверить индикацию светодиодов:
   • Должен загореться индикатор питания
   • При наклоне устройства более 15° должен сработать индикатор ACT

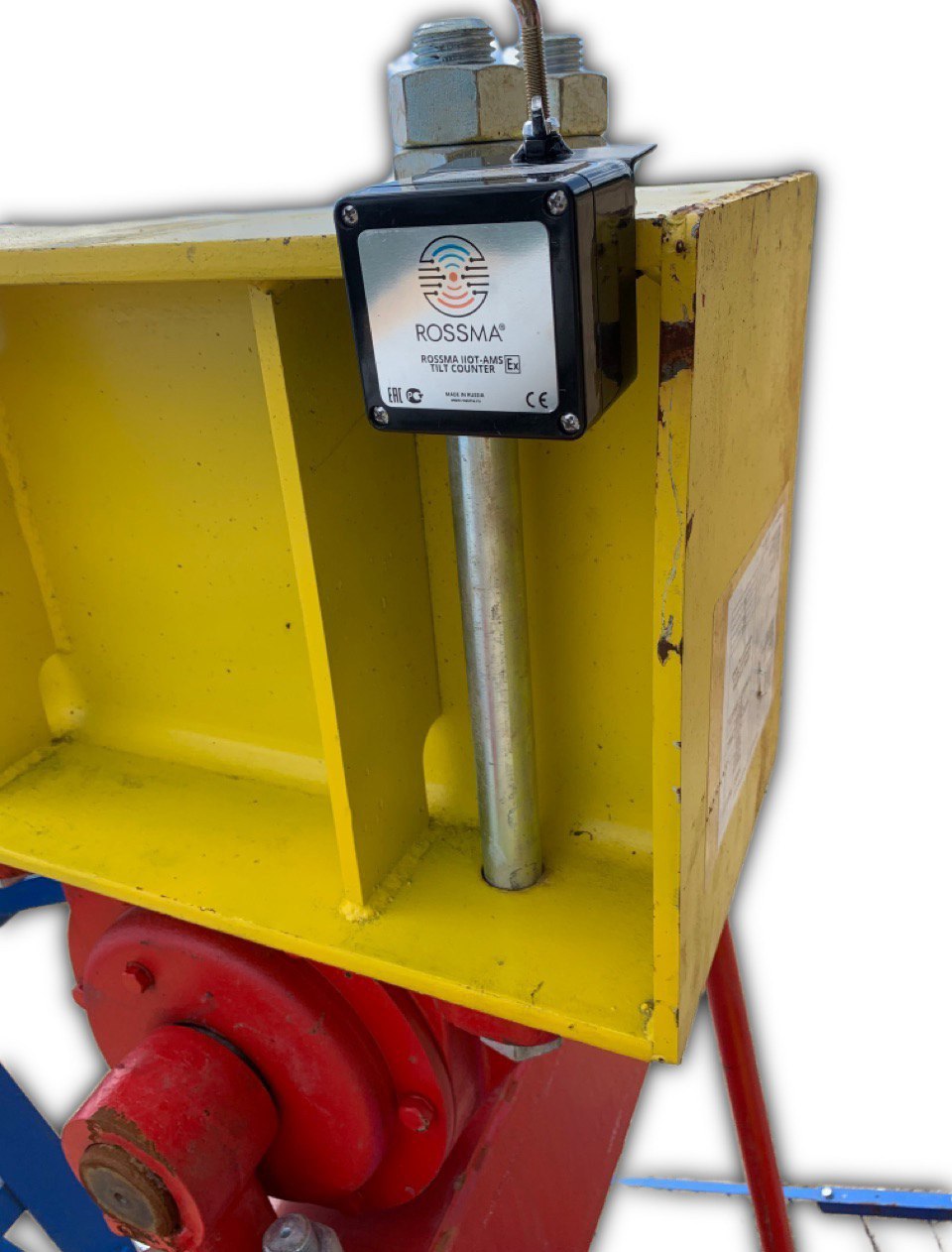

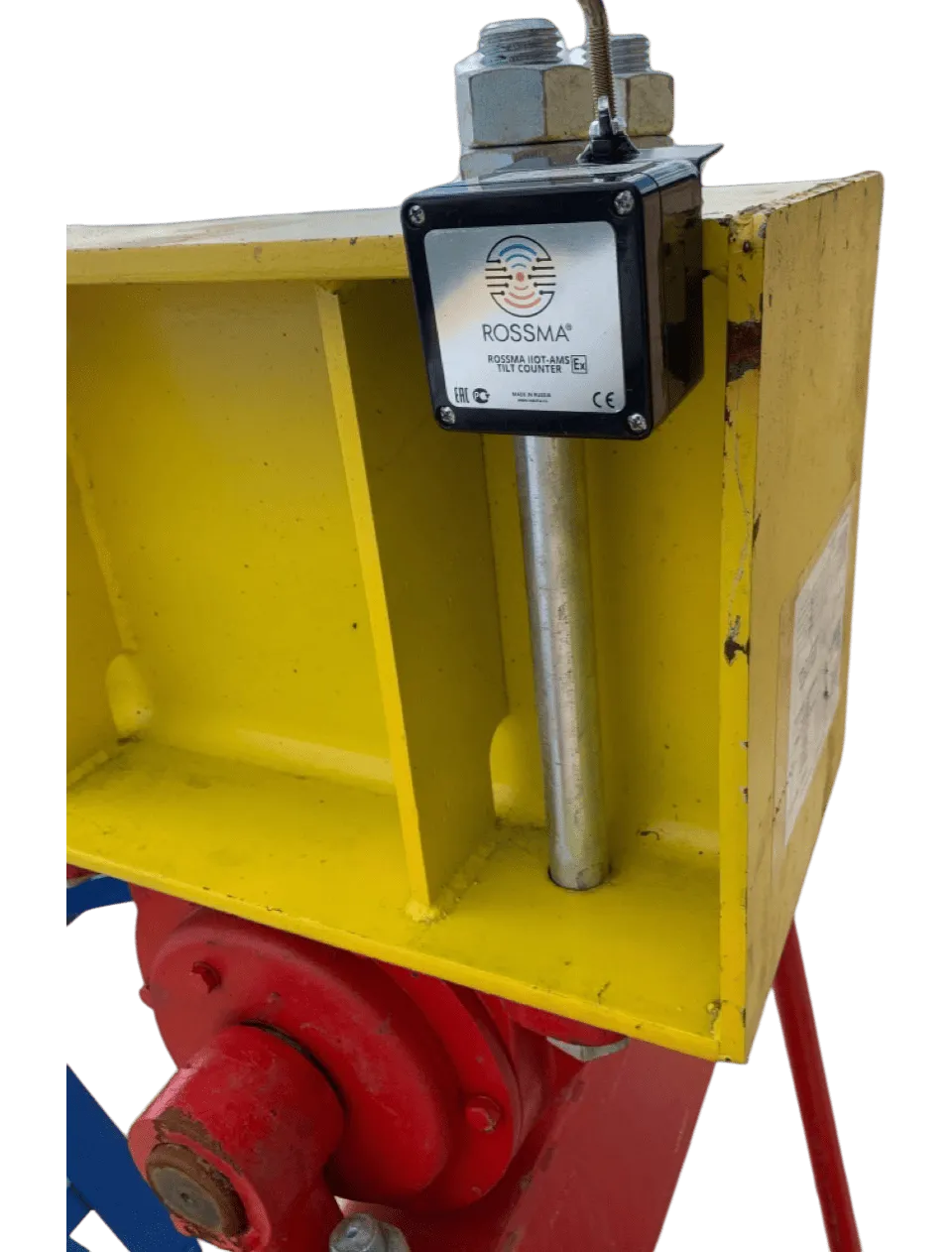

7. Зафиксировать коммутатор на контролируемом объекте выбранным способом крепления
8. Зафиксировать крышку на основании корпуса при помощи винтов

Совет: Перед окончательной установкой проверьте срабатывание датчиков наклона, наклонив устройство в разные стороны.

Проверка работоспособности

После установки рекомендуется выполнить тестовую проверку:

1. Наклоните контролируемый механизм/объект на угол более 15°
2. Убедитесь, что загорается индикатор ACT
3. Дождитесь следующего сеанса связи (или используйте кнопку принудительной отправки, если доступна)
4. Проверьте поступление данных на сервере ROSSMA NETS

Формат пакета данных

Подробное описание формата пакета данных см. в разделе Протоколы обмена - TILT COUNTER

Пример пакета:

dd00020003000000000000000400000000000000050006000700000000000000080000000000000009 0aaa0b

Структура:

• Тип пакета: 0xDD
• Данные датчика 1: количество качаний с момента отправки, количество изменений состояния
• Данные датчика 2: аналогичная структура
• Напряжение батареи
• Температура

Применение

Типовые сценарии использования:

1. Контроль работы насосного оборудования

• Мониторинг вибрации и качания насосов
• Обнаружение нештатных режимов работы
• Предиктивное обслуживание

2. Мониторинг мачт и опор

• Контроль качания мачт освещения
• Мониторинг опор ЛЭП
• Обнаружение превышения допустимых углов наклона

3. Контроль подвижных частей механизмов

• Мониторинг работы конвейеров
• Контроль качания подвесных конструкций
• Обнаружение неисправностей в подшипниках

4. Система охраны периметра

• Контроль несанкционированного доступа
• Мониторинг заборов и ограждений
• Обнаружение попыток проникновения

5. Колодцы и подземные сооружения

• Контроль состояния люков
• Мониторинг несанкционированного доступа
• Обнаружение деформаций конструкций
