Описание устройства

Измеритель-коммутатор ROSSMA IIOT-AMS PULSE — автономное устройство для подсчёта импульсов (включая частотные свыше 300 Гц) от контрольно-измерительных приборов с передачей данных по беспроводной сети LoRaWAN.

Устройство предназначено для эксплуатации на промышленных объектах, в инфраструктуре ЖКХ и труднодоступных местах. Работает в сложных климатических и погодных условиях от -55°C до +80°C.

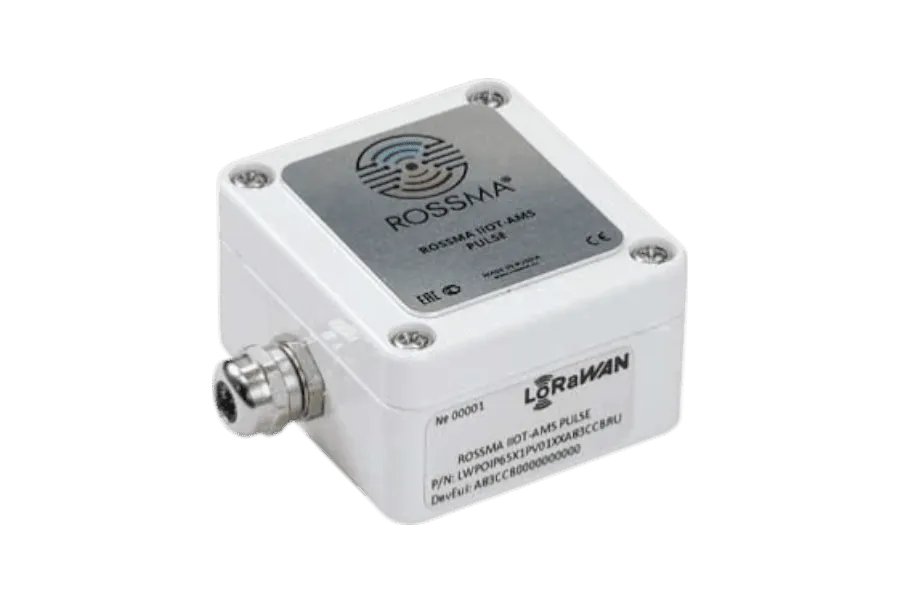

Рис. Внешний вид измерителя-коммутатора ROSSMA IIOT-AMS PULSE Ex

ВНИМАНИЕ: Измеритель-коммутатор оснащён встроенным элементом питания — неперезаряжаемой литий-тионилхлоридной (LiSOCl₂) батареей ER34615M/T. Попытки зарядить батарею могут привести к возгоранию!

Реестр Минпромторга РФ: Оборудование внесено в реестр Министерства промышленности и торговли Российской Федерации как оборудование, производимое на территории Российской Федерации (Заключение №48859/11 от 11.06.2021).

Основные характеристики

Ключевые возможности:

• До 8 входов (4 гальванически развязанных + 4 входа «сухой контакт», конфигурация выбирается при заказе)
• Работа с частотными сигналами более 300 Гц
• Степень защиты корпуса IP65 (общепромышленное) / IP66 (взрывозащищённое)
• Взрывозащищённое исполнение (Ex)
• Автономная работа до 10 лет
• Диапазон рабочих температур: -55...+80°C
• Встроенный датчик температуры и контроль напряжения батареи
• Беспроводная связь по стандарту LoRaWAN
• Дальность радиосвязи: до 5 км в городской застройке, до 15 км в сельской местности

Области применения

ROSSMA IIOT-AMS PULSE предназначен для работы со следующими типами контрольно-измерительных приборов:

Счётчики ресурсов

• Счётчики воды и других жидкостей (нефтепродукты и др.)
• Счётчики газа (природный газ, сжатый воздух и др.)
• Импульсные электросчётчики
• Теплосчётчики с импульсным выходом

Расходомеры и измерители

• Расходомеры жидкости
• Расходомеры газа
• Массомеры
• Ультразвуковые расходомеры
• Турбинные расходомеры

Датчики и специализированное оборудование

• Частотные датчики (>300 Гц)
• Энкодеры
• Датчики скорости и оборотов
• Тахометры
• Любые устройства с импульсным или релейным выходом

Взрывозащита

Взрывозащищённая модификация (Ex) имеет маркировку взрывозащиты 1Ex e IIC T4 Gb X, где знак X в маркировке обозначает особые условия эксплуатации: диапазон рабочих температур -55°C...+80°C. Степень защиты корпуса IP66.

Взрывозащищённый измеритель-коммутатор предназначен для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 «Электроустановки во взрывоопасных зонах» ПУЭ.

Соответствие стандартам:

• ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
• ГОСТ 31610.7-2012 «Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида «e»»

Предназначены для работы во взрывоопасных зонах с возможным образованием взрывоопасных смесей газов и паров с воздухом категории IIA, IIB, IIC по ГОСТ Р 31610.0-2014.

Принцип работы

Измеритель-коммутатор производит подсчёт импульсов, поступающих с контрольно-измерительных приборов, накапливает данные в энергонезависимой памяти и периодически передаёт их по беспроводной сети LoRaWAN.

Рис. 2. Схема работы измерителя-коммутатора

Типы входов

Гальванически развязанные входы (4 шт.):

• Для подключения счётчиков с импульсным выходом
• Защита от помех и наводок
• Поддержка частотных сигналов более 300 Гц

Входы «сухой контакт» (4 шт.):

• Для подключения датчиков с релейным выходом
• Простое подключение без дополнительного питания
• Надёжная регистрация замыканий контактов

Примечание: Конфигурация входов (4+4 или другая комбинация) выбирается при заказе устройства в зависимости от требований проекта.

Алгоритм работы

1. Накопление данных — устройство непрерывно подсчитывает импульсы и сохраняет данные в энергонезависимой памяти
2. Периодическая передача — по настраиваемому таймеру устройство выходит на связь и передаёт накопленные данные
3. Контроль состояния — при каждом выходе на связь передаются:
   • Количество импульсов по каждому входу
   • Температура устройства
   • Напряжение батареи
4. Удалённое управление — настройка периода передачи и других параметров осуществляется через сервер сети LoRaWAN

Технические характеристики

Входы и интерфейсы

Беспроводная связь LoRaWAN

Питание

КРИТИЧНО: Используйте только неперезаряжаемый литий-тионилхлоридный элемент питания ER34615M/T производства FANSO. Использование других батарей может привести к некорректной работе и потере гарантии!

Конструкция и габариты

Крепление: Монтажная пластина с адаптером для DIN-рейки (приобретается дополнительно)

Условия эксплуатации

Конструкция устройства

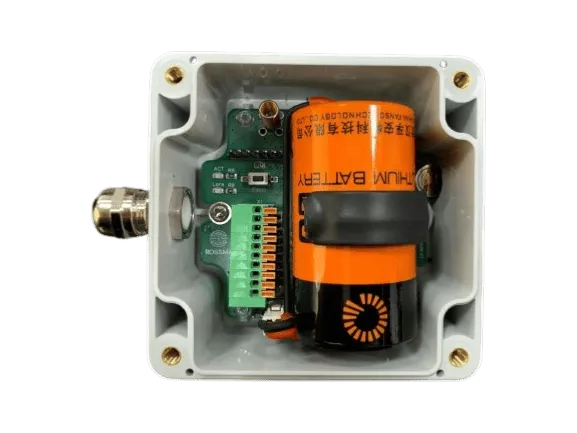

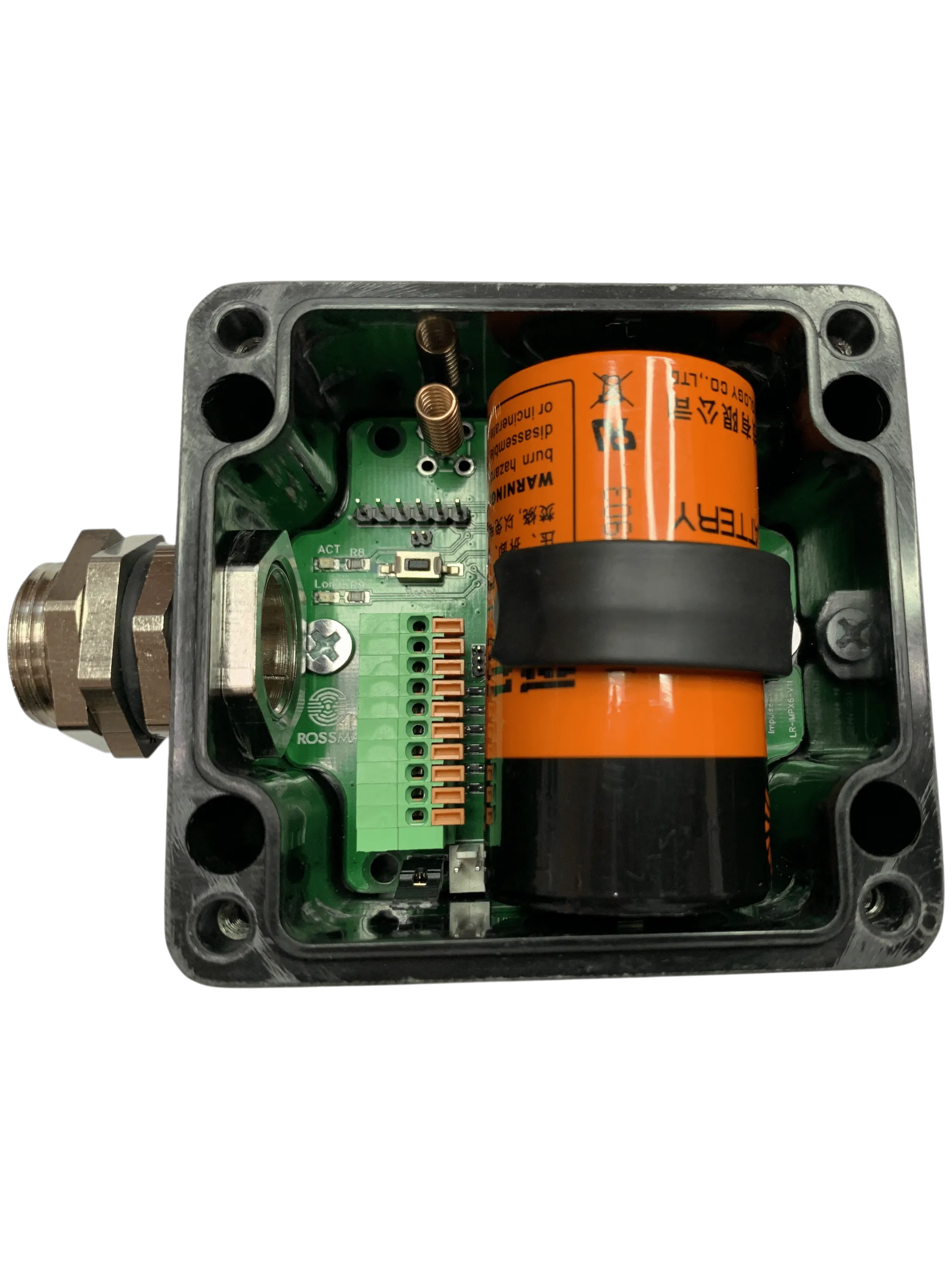

Измеритель-коммутатор состоит из пластикового корпуса с герметичными кабельными вводами (гермовводами), в котором установлена печатная плата с литиевым элементом питания 3,6 В.

Основные элементы конструкции:

• Пластиковый корпус с высокой степенью защиты (IP65/IP66)
• Гермовводы (количество зависит от модификации и указывается при заказе)
• Печатная плата с электронными компонентами
• Литиевый элемент питания ER34615M/T (3,6 В, 14 000 мАч)
• Силиконовый уплотнитель крышки
• Винты из нержавеющей стали (невыпадающие)
• Монтажная пластина с адаптером для DIN-рейки (опционально)

Производитель оставляет за собой право на внесение изменений в конструкцию изделий без ухудшения технических и функциональных характеристик.

Индикация и управление

Светодиодные индикаторы:

• ACT (Activity) — приём данных от подключённого оборудования (мигает при регистрации импульсов)
• LoRa — отправка/получение данных по сети LoRaWAN (мигает во время сеанса связи)

Кнопки управления:

• RESET — перезагрузка устройства и принудительная отправка текущих данных по сети LoRaWAN

Первый запуск

Порядок подключения

1. Монтаж устройства:

   • Смонтируйте измеритель-коммутатор в выбранном месте в соответствии с типом крепления

2. Вскрытие корпуса:

   • Отверните винты (4 шт.), фиксирующие крышку на основании корпуса
   • Аккуратно снимите крышку, не повредив силиконовый уплотнитель

3. Подключение оборудования:

   • Подключите измеритель-коммутатор к контрольно-измерительным приборам через клеммные соединения
   • Рекомендуемое сечение жилы кабеля: не более 1 мм²
   • Используйте схему подключения согласно рисунку ниже

Схема подключения входов

Для гальванически развязанных входов (IN1-IN4):

Счётчик/датчик          Измеритель-коммутатор
    [+] ────────────────> [IN+]
    [-] ────────────────> [IN-]

Для входов «сухой контакт» (IN5-IN8):

Счётчик/датчик          Измеритель-коммутатор
[Контакт 1] ────────────> [IN]
[Контакт 2] ────────────> [GND]

Примечание: Подробная схема подключения с номерами клемм приведена в руководстве пользователя (PDF) или на сайте производителя.

4. Подключение питания:

   • Подключите элемент питания к разъёму на печатной плате
   • Проверьте индикацию светодиодов (должны кратковременно мигнуть при включении)

5. Закрытие корпуса:

   • Убедитесь, что силиконовый уплотнитель установлен правильно и не повреждён
   • Установите крышку на основание корпуса
   • Зафиксируйте крышку винтами, равномерно затягивая их крест-накрест

Активация в сети LoRaWAN

Измеритель-коммутатор поддерживает два способа активации в сети LoRaWAN:

ABP (Activation By Personalization) — Активация персонализацией:

• Параметры сети прописываются в устройство заранее
• Устройство готово к работе сразу после включения
• По умолчанию изготовителем установлен режим ABP

OTAA (Over-The-Air Activation) — Активация по воздуху:

• Устройство автоматически регистрируется в сети при первом включении
• Более безопасный метод активации
• Требует предварительной настройки на сервере сети LoRaWAN

Конфигурирование: Для настройки параметров активации и других параметров используйте конфигуратор ROSSMA. См. раздел «Дополнительные материалы» ниже.

Эксплуатация и обслуживание

Контроль состояния устройства

Измеритель-коммутатор автоматически передаёт данные о своём состоянии при каждом выходе на связь:

• Напряжение батареи — для контроля остаточной ёмкости
• Температура устройства — для контроля условий эксплуатации
• Счётчики импульсов — накопленные значения по каждому входу

Контроль состояния осуществляется через веб-интерфейс сервера ROSSMA NETS или другого совместимого сервера сети LoRaWAN.

Признаки необходимости замены батареи

Обратите внимание на следующие признаки:

• Напряжение батареи снизилось до 3,0 В и ниже
• Увеличились интервалы между передачами данных
• Устройство перестало выходить на связь

При выявлении неработоспособности измерителя-коммутатора необходимо проверить напряжение батареи через сервер ROSSMA NETS или другой сервер сети LoRaWAN.

Замена элемента питания

ВНИМАНИЕ: Замена элемента питания должна выполняться квалифицированным персоналом. Ремонт и техническое обслуживание измерителя-коммутатора потребителем не допускается!

Порядок замены батареи:

1. Подготовка:

   • Отключите все подключённые кабели от измерителя-коммутатора (опционально, можно менять батарею без отключения кабелей)
   • Для взрывозащищённого исполнения убедитесь в отсутствии взрывоопасной среды

2. Вскрытие корпуса:

   • Отверните винты (4 шт.), фиксирующие крышку
   • Аккуратно снимите крышку

3. Замена батареи:

   • Отключите разъём батареи от печатной платы
   • Извлеките старую батарею
   • Установите новую батарею ER34615M/T (Fanso)
   • Подключите разъём батареи к печатной плате (соблюдайте полярность!)

4. Закрытие корпуса:

   • Проверьте состояние силиконового уплотнителя (при необходимости замените новым)
   • Установите крышку и зафиксируйте винтами крест-накрест

5. Проверка работоспособности:

   • Проверьте индикацию светодиодов (должны мигнуть)
   • Дождитесь выхода устройства на связь (проверьте данные на сервере)

Прошивки

Основная прошивка (LR-IMPx6)

Версия: 2.0 (19.12.2024) — ⬇️ Скачать

Что нового в v2.0:

• Поддержка полного EEPROM: настройки частотного плана, времени выхода на связь
• Новая библиотека работы с импульсными входами (аналогично LR-485)
• Исправлена ошибка сброса значений счетчика
• Поддержка установки времени (программный таймер с дискретностью 20 сек)
• Возможность отправки времени в пакете текущих данных
• Статистика работы устройства с хранением в FRAM:
  • Число пакетов с текущими данными
  • Общее число пакетов
  • Число входящих пакетов
  • Число переотправок
  • Число запусков и общее время наработки

Прошивка для автономного использования (no pull)

Версия: 2.0-no-pull (19.12.2024) — ⬇️ Скачать

Особенности:

• Сниженное энергопотребление при замыкании входов
• Оптимизирована для автономного варианта использования
• Рекомендуется для устройств с батарейным питанием

Как обновить: Используйте ST-LINK программатор для прошивки через SWD интерфейс.

Дополнительная информация

• Монтаж устройств — инструкции по установке
• Замена элемента питания — замена батареи
• Протоколы обмена и команды — команды управления и форматы данных
• Конфигуратор ROSSMA — настройка устройств
• Устранение неполадок — диагностика и решение проблем
