Predictive Maintenance

Предиктивное обслуживание
с 4-уровневой аналитикой

Q: Что такое 4-уровневая аналитика?

Уровень 1 — базовая телеметрия: сбор данных, тренды, пороговые тревоги. Уровень 2 — модель скважины: VFM (виртуальный расходомер) рассчитывает дебит без физического прибора. Уровень 3 — полная диагностика: оценка состояния 0–100, АСПО, газовые пробки, утечки, вынос песка. Уровень 4 — прогнозная аналитика: ML-модели предсказывают RUL (остаточный ресурс), оптимизируют режимы, прогнозируют добычу.

Q: Как работает VFM без физического расходомера?

VFM рассчитывает дебит по косвенным данным. Для ЭЦН используются законы подобия, энергобаланс и напорная характеристика — точность ±5–15%. Для ШГН — метод Гиббса и токовый эмпирический — точность ±12–25%. Система работает при любом наборе датчиков (грациозная деградация) и калибруется по данным АГЗУ.

Q: Что такое Decision Fusion для трубопроводов?

Четыре независимых метода обнаружения утечек (NPW-волна давления, AI/ML Isolation Forest, гидравлический градиент, материальный баланс) объединяются в единое решение через взвешенное голосование. Результат: менее 5% ложных срабатываний, обнаружение утечек от 0.3% потока, точность локализации ±50 м.

Q: Какое оборудование можно мониторить?

Нефтегаз: ЭЦН, ШГН, АГЗУ, БДР, КТП, трубопроводы. Промышленность: насосы, компрессоры, вентиляторы, редукторы, конвейеры, электродвигатели. Энергетика: трансформаторы, генераторы, теплообменники.

Q: Как устройства работают во взрывоопасных зонах?

Датчики серии ROSSMA IIOT-AMS Ex сертифицированы ATEX / ТР ТС 012/2011 для зон 0, 1, 2. Виды защиты: Ex d (взрывонепроницаемая оболочка) и Ex ia (искробезопасная цепь). Корпуса IP66/IP67, нержавеющая сталь, диапазон −55…+85 °C.

Q: Насколько заранее система предсказывает поломку?

RUL-модели предсказывают дату КРС за 30–90 дней. Диагностика АСПО, газовых пробок и выноса песка обнаруживает проблему за 2–8 недель. NPW-анализ обнаруживает утечку в трубопроводе менее чем за 60 секунд.

Q: Что входит в 21 виджет аналитики?

VFM, оценка состояния насоса (0–100), оценка двигателя (0–100), индекс АСПО, газовые пробки, вынос песка, осевая нагрузка, упорный подшипник, качество электропитания (THD, перекос фаз), энергоэффективность, прогноз RUL, прогноз добычи, обнаружение утечек и др.

Q: Какова стоимость внедрения?

Экономия на кабелях: 3–5 млн ₽ на куст. Стоимость одной точки мониторинга: от 15 000 ₽ (датчик + доля шлюза + лицензия ПО). Срок внедрения на кусте: 2–3 недели. Окупаемость: предотвращение одного внепланового КРС покрывает затраты на систему.

ROSSMA — не просто датчики вибрации. Это 4 уровня интеллектуальной аналитики: от базовой телеметрии до ML-прогноза остаточного ресурса. 21 виджет диагностики, виртуальный расходомер (VFM), обнаружение АСПО и газовых пробок, Decision Fusion для трубопроводов. Нефтегаз, промышленность, энергетика

21 виджет VFM RUL прогноз LoRaWAN Ex ISA-101

21 виджет диагностики

Прогноз отказа за 30–90 дней

VFM без физического расходомера

Получить консультацию Запросить демо

Виджет аналитики и диагностики

30–90дней

Прогноз отказа оборудования

<5%

Ложных срабатываний (Decision Fusion)

15%

Экономия электроэнергии (ЧРП)

Проблемы, которые решает предиктивная аналитика

Нефтегаз, промышленность и энергетика теряют миллионы на аварийных ремонтах

Внеплановые простои

Отказ ЭЦН, насоса или компрессора останавливает добычу или производство. Каждый час простоя — прямые убытки. Аварийный ремонт стоит в 3–5 раз дороже планового.

Обслуживание по регламенту, а не по состоянию

Плановые ТО проводятся по календарю, а не по фактическому износу. Результат — либо перерасход (ранняя замена), либо отказ (поздняя замена).

АСПО, газовые пробки, вынос песка

Парафиновые отложения, газ на приёме насоса и механические примеси — главные причины преждевременного отказа скважинного оборудования. Без аналитики обнаруживаются при поломке.

Нет виртуального расходомера

Физические расходомеры дороги и ненадёжны на скважинах. Без VFM невозможно оптимизировать добычу — оператор не знает реальный дебит в реальном времени.

Утечки в трубопроводах

Традиционные пороговые системы обнаруживают только крупные утечки. Микроутечки от 0.3% потока и медленная коррозия остаются невидимыми месяцами.

Нет данных для оптимизации

Решения о режимах работы ЧРП, частоте качаний ШГН и дозировании реагентов принимаются без данных. Упущенная экономия — до 15% на электроэнергии.

4 уровня интеллектуальной аналитики ROSSMA

От базовой телеметрии до ML-прогноза — каждый уровень добавляет ценность

4-уровневая аналитика

Уровень 1: базовая телеметрия и тревоги. Уровень 2: модель скважины и VFM. Уровень 3: полная диагностика (АСПО, газовые пробки, утечки, вынос песка). Уровень 4: ML-прогноз RUL и оптимизация режимов.

VFM — виртуальный расходомер

Расчёт дебита скважины без физического расходомера. Для ЭЦН — точность ±5–15% (законы подобия, энергобаланс, напорная характеристика). Для ШГН — ±12–25% (метод Гиббса). Грациозная деградация — работает при любом наборе датчиков.

21 виджет диагностики

Оценка состояния насоса и двигателя 0–100 баллов. Индекс АСПО, обнаружение газовых пробок, вынос песка, осевая нагрузка, качество электропитания (THD, перекос фаз), энергоэффективность, прогноз RUL.

Decision Fusion для трубопроводов

4 метода обнаружения утечек: NPW-локализация (±50 м, <60 сек), AI/ML детектор (Isolation Forest), гидравлический градиент, материальный баланс. Менее 5% ложных срабатываний.

Беспроводные Ex-датчики

ROSSMA IIOT-AMS: вибрация, температура, давление, расход, газоанализ. LoRaWAN до 15 км, батарея до 10 лет. ATEX / ТР ТС 012/2011 зоны 0-1-2. Корпус нержавеющая сталь IP67, −55…+85 °C.

ROSSMA NETS HMI — ISA-101 SCADA

16 экранов: мнемосхемы, тренды, тревоги ISA-18.2 (5 уровней), 9 типов отчётов (Excel/PDF). Веб-интерфейс с 3 темами оформления. Контроль от 1 куста до месторождения (50–200+ устройств).

Архитектура: от датчика до прогноза RUL

4 уровня аналитики — каждый следующий добавляет интеллект к данным

Оборудование для предиктивного обслуживания

Ex-датчики вибрации, температуры, давления и специализированные устройства

Автономный измеритель-коммутатор ROSSMA® IIOT-AMS ANALOG Ex X4

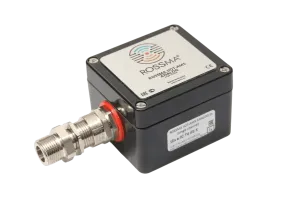

Автономный измеритель-коммутатор ROSSMA® IIOT-AMS ANALOG Ex Single Channel

Автономный коммутатор ROSSMA® IIOT-AMS 1-Wire Ex (Датчик температуры)

Измеритель-коммутатор ROSSMA® IIOT-AMS MODBUS Ex Stand alone

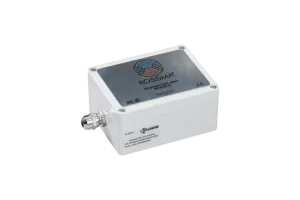

Коммутатор ROSSMA® IIOT-AMS Modbus

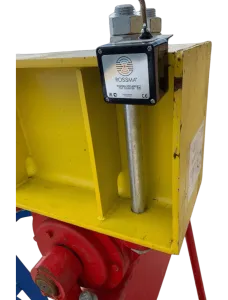

Автономный измеритель-коммутатор ROSSMA® IIOT-AMS TILT COUNTER Ex (Счетчик наклонов)

Автономный коммутатор ROSSMA® IIOT-AMS ESD (Охранный датчик для статического оборудования)

ROSSMA IIOT-NETS.HMI — Мониторинг кустовых площадок Система автономного кустового сбора данных ROSSMA IIOT-WellPAD

Экономика: реактивный vs плановый vs предиктивный

Предиктивное обслуживание с ROSSMA — самая низкая совокупная стоимость владения

3–5 млн ₽

Экономия на кабелях на куст

30–90 дней

Прогноз отказа до КРС

15%

Экономия электроэнергии (ЧРП)

Параметр	Реактивный	Плановый (ППР)	Предиктивный (ROSSMA)
Стратегия	По факту поломки	По календарю	По фактическому состоянию
Прогноз отказа	Нет	Нет	30–90 дней (ML)
Стоимость ремонта	×3–5 от планового	Плановая	Минимальная (ранняя замена)
Простои	Максимальные	Средние (перебор ТО)	Минимальные
Виртуальный расход.	Нет	Нет	VFM ±5–15%
АСПО / газ / песок	При поломке	При поломке	Ранняя диагностика

Ключевые экономические преимущества

Прогноз отказа за 30–90 дней — предотвращение внеплановых КРС

VFM без физического расходомера — оптимизация добычи в реальном времени

15% экономия электроэнергии через оптимизацию частоты ЧРП

3–5 млн ₽ экономия на кабелях на каждом кусте (беспроводная инфраструктура)

Снижение затрат на ЗИП — замена по фактическому износу, а не по регламенту

Часто задаваемые вопросы

Что такое 4-уровневая аналитика?

Уровень 1 — базовая телеметрия: сбор данных, тренды, пороговые тревоги. Уровень 2 — модель скважины: VFM (виртуальный расходомер) рассчитывает дебит без физического прибора. Уровень 3 — полная диагностика: оценка состояния 0–100, АСПО, газовые пробки, утечки, вынос песка. Уровень 4 — прогнозная аналитика: ML-модели предсказывают RUL (остаточный ресурс), оптимизируют режимы, прогнозируют добычу.

Как работает VFM без физического расходомера?

VFM рассчитывает дебит по косвенным данным. Для ЭЦН используются законы подобия, энергобаланс и напорная характеристика — точность ±5–15%. Для ШГН — метод Гиббса и токовый эмпирический — точность ±12–25%. Система работает при любом наборе датчиков (грациозная деградация) и калибруется по данным АГЗУ.

Что такое Decision Fusion для трубопроводов?

Четыре независимых метода обнаружения утечек (NPW-волна давления, AI/ML Isolation Forest, гидравлический градиент, материальный баланс) объединяются в единое решение через взвешенное голосование. Результат: менее 5% ложных срабатываний, обнаружение утечек от 0.3% потока, точность локализации ±50 м.

Какое оборудование можно мониторить?

Нефтегаз: ЭЦН, ШГН, АГЗУ, БДР, КТП, трубопроводы. Промышленность: насосы, компрессоры, вентиляторы, редукторы, конвейеры, электродвигатели. Энергетика: трансформаторы, генераторы, теплообменники.

Как устройства работают во взрывоопасных зонах?

Датчики серии ROSSMA IIOT-AMS Ex сертифицированы ATEX / ТР ТС 012/2011 для зон 0, 1, 2. Виды защиты: Ex d (взрывонепроницаемая оболочка) и Ex ia (искробезопасная цепь). Корпуса IP66/IP67, нержавеющая сталь, диапазон −55…+85 °C.

Насколько заранее система предсказывает поломку?

RUL-модели предсказывают дату КРС за 30–90 дней. Диагностика АСПО, газовых пробок и выноса песка обнаруживает проблему за 2–8 недель. NPW-анализ обнаруживает утечку в трубопроводе менее чем за 60 секунд.

Что входит в 21 виджет аналитики?

VFM, оценка состояния насоса (0–100), оценка двигателя (0–100), индекс АСПО, газовые пробки, вынос песка, осевая нагрузка, упорный подшипник, качество электропитания (THD, перекос фаз), энергоэффективность, прогноз RUL, прогноз добычи, обнаружение утечек и др.

Какова стоимость внедрения?

Экономия на кабелях: 3–5 млн ₽ на куст. Стоимость одной точки мониторинга: от 15 000 ₽ (датчик + доля шлюза + лицензия ПО). Срок внедрения на кусте: 2–3 недели. Окупаемость: предотвращение одного внепланового КРС покрывает затраты на систему.

Готовы к предиктивной аналитике?

Получите расчёт системы с VFM, прогнозом RUL и Decision Fusion для вашего объекта — от одного куста до месторождения
