Химиялық және мұнай-химия
өндірісінің IoT мониторингі
Химиялық өндірістерде қысым, температура, газ және дірілді бақылау үшін ROSSMA көп параметрлі Ex-сенсорлары. 1 сенсорда 4 арна. ATEX / ТР ТС 012/2011. DCS интеграция Modbus RTU/TCP арқылы
Химия саласының мәселелері
Қолмен айналып шығу, уытты орталар және қатаң қауіпсіздік талаптары
Операторлардың қолмен айналып шығуы
Техниктер ауысымда 2-4 рет тасымалды аспаптармен құбырлар температурасы мен клапандар жағдайын тексереді. Айналып шығулар арасында қызып кету, ашық клапандар мен ағулар анықталмайды. Әрекет — апаттан кейін, бұрын емес.
Уытты және жанғыш газдар
Метан, күкіртсутек, аммиак және ұшқыш органикалық қосылыстар ағуы — қызметкерлер өміріне қауіп. Оператор бір уақытта барлық жерде бола алмайды. Үздіксіз автоматты бақылау қажет.
Құбырлар температурасын бақылау
Жылу алмастырғыштар, бу желілері мен технологиялық құбырлардың қызып кетуі тек көзбен шолу немесе нүктелік өлшеу кезінде анықталады. 24/7 мониторингсіз оқшаулау деградациясы мен коррозия жасырын дамиды.
Клапандар жағдайын бақылау
Оператор айналып шығу кезінде клапандардың ашық немесе жабық екенін көзбен тексереді. Сымсыз жағдай бақылаусыз (% ашылу) қателер ағындарға, өнімдер араласуына және апаттарға әкеледі.
Ex-аймақтарда қымбат кабель
Ex-өткізгіштер, кабель арналары, шкафтар жіктелген аймақтарда. Құны: 1 қосымша мониторинг нүктесі үшін 80 000 ₸-ден.
Бөлек бақылау жүйелері
Қысым, температура, газ, клапандар жағдайы — әртүрлі жүйелер, әртүрлі хаттамалар. Қондырғының бірыңғай көрінісі жоқ. Диспетчер бөлшектерді көреді, тұтасты емес.
ROSSMA қолмен айналып шығуды алмастырады
Құбырлар температурасы мен клапандар жағдайының сымсыз сенсорлары — тасымалды аспаптары бар техниктер орнына
Құбырлар температурасы 24/7
1-Wire Ex және ANALOG Ex X4 құбырларға, жылу алмастырғыштарға және бу желілеріне орнатылады — оператордың мерзімді өлшеулері орнына. Әр 1-10 минутта деректер. Қызып кетуде бірден дабыл.
Клапандар жағдайын бақылау — VPM
Dry Contact VPM клапан жағдайын (% ашылу/жабылу) 24/7 бақылайды, айналып шығушысыз. Рұқсатсыз өзгерісте диспетчерге бірден ескерту. Көзбен тексерудің орнына автоматты бақылау.
Ex газ талдауы
Gas Analyzer Kit CH₄, H₂S, CO және ұшқыш органикалық қосылыстарды үздіксіз анықтайды — айналып шығудағы тасымалды анализатормен мерзімді өлшеулер орнына. Әр 30-60 секундта деректер. ШШК/ТЖШ дабылдары.
Сорғы және компрессор вибродиагностикасы
ANALOG Ex X4 діріл мен мойынтірек температурасын онлайн бақылайды — тасымалды анализатормен айналып шығу орнына. Бұзылудан 2-8 апта бұрын тозуды ерте анықтау.
DCS/АСУТП интеграция
Modbus Ex 64-ке дейін бар RS-485 аспаптарын сымсыз желіге қосады. ROSSMA.NETS деректерді DCS-ке (Siemens, ABB, Honeywell, Yokogawa, Emerson) Modbus TCP, OPC UA, MQTT арқылы жібереді.
ROSSMA.NETS HMI — ISA-18.2
Диспетчер барлық параметрлерді бір экранда көреді — құбырлар температурасы, клапандар жағдайы, газ, діріл. ISA-18.2 дабылдары (5 деңгей). Айналып шығу қажет емес — деректер автоматты келеді.
Архитектура: қондырғыдан басқару орталығына дейін
Технологиялық жабдықтардағы Ex-сенсорлар — сымсыз жіберу — SCADA + DCS
Химия өндірісі жабдықтары
Көп параметрлі Ex-сенсорлар, газ анализаторлары, деңгей және шығын жинақтары
Автономды өлшеу-коммутациялық құрылғы ROSSMA® IIOT-AMS ANALOG Ex X4
Автономды коммутациялық құрылғы ROSSMA® IIOT-AMS 1-Wire Ex (температура датчигі)

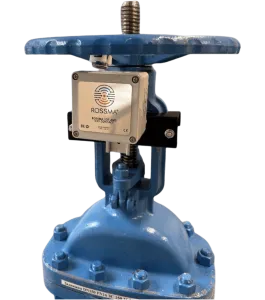

Автономды өлшеу-коммутациялық құрылғы ROSSMA® IIOT-AMS Dry Contact VPM (Valve Position Monitor)
Жанғыш газ концентрациясын мониторингтеуге арналған автономды жинақ (LoRaWAN/NB-IoT газ анализаторы)
Автономды сымсыз қысым датчигі ROSSMA IIOT-AMS P-METER
Деңгей өлшеуге арналған автономды жинақ
Сұйықтық ағынын мониторингтеуге арналған автономды жинақ
Өлшеу-коммутациялық құрылғы ROSSMA® IIOT-AMS MODBUS Ex Stand Alone
Экономика: қолмен айналып шығу + кабельдер vs ROSSMA IoT
Жұмыс істеп тұрған өндірісте қосымша мониторинг нүктелерін қосу құны
| Параметр | Қолмен айналып шығу + кабельдер | ROSSMA IoT |
|---|---|---|
| Құбырлар температурасы | Техник ауысымда 2-4 рет (тасымалды) | 24/7 автоматты (1-Wire Ex) |
| Клапандар жағдайы | Айналып шығуда көзбен тексеру | 24/7 автоматты (VPM, % ашылу) |
| Газды анықтау | Айналып шығуда тасымалды анализатор | 24/7 автоматты (Gas Analyzer Kit) |
| Сорғы дірілі | Тасымалды анализатор аптасына 1 рет | 24/7 онлайн (ANALOG Ex X4) |
| Қосымша нүкте | 80-150 мың ₸ (кабельдер + Ex) | 15-95 мың ₸ (сенсор) |
| Апатқа әрекет | Келесі айналып шығуда (сағаттар) | Бірден (секундтар) |
Негізгі экономикалық артықшылықтар
Жиі қойылатын сұрақтар
Қандай уытты газдарды бақылауға болады?
Siemens/ABB/Honeywell DCS-пен үйлесімді ме?
Химия зауыттары үшін ATEX / ТР ТС?
Реактор қысымын қалай бақылау?
Компрессор вибродиагностикасы?
Агрессивті ортада деңгей?
Химия өндірісінде батарея?
ISA-18.2 дабыл интеграциясы?
Химия өндірісін сымсыз мониторингке дайынсыз ба?
Кәсіпорыныңыз үшін жүйе бағасын алыңыз — газ талдауынан компрессор вибродиагностикасына дейін
